Вертикальный угол 90° внешний 85x100 (RBV 810 F FT) | 7007271 OBO Bettermann

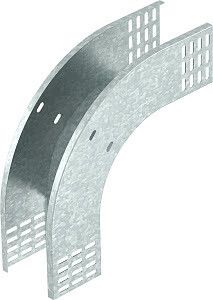

Угол вертикальный внешний 90 градусов 85x100 мм от OBO BETTERMANN - компонент системы кабельных лотков, предназначенный для изменения направления трассы на 90° в вертикальной плоскости. Артикул rbv 810 f ft совместим с лотками высотой 85 мм и выполнен из стали с горячецинковым покрытием для долговечности в агрессивных средах.

Назначение и область применения

Этот угол используется для перехода между горизонтальными участками кабельных лотков и вертикальными стояками. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ. Применяется там, где требуется сохранить целостность трассы при изменении уровня.

Технические характеристики

• Угол поворота: 90° - обеспечивает точный вертикальный переход
• Высота: 85 мм - соответствует стандартной высоте бортов лотков этой серии
• Ширина: 100 мм - определяет внутреннюю ширину канала для прохождения кабелей
• Толщина материала: 1 мм - гарантирует жёсткость при минимальном весе
• Материал: сталь - прочная основа, устойчивая к механическим нагрузкам
• Покрытие: горячий цинк - защищает от коррозии даже в условиях повышенной влажности
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Реестр РФ: 1367\9\2023 - зарегистрирован как промышленная продукция
• Лицензия Росатома: ЦО-12-101-13253 - допущен к использованию на ядерных объектах
• Тип: RBV 810 F FT - внутренняя классификация OBO Bettermann

Совместимость и монтаж

Угол rbv 810 f ft предназначен исключительно для кабельных лотков с высотой боковой стенки 85 мм. Для установки необходимо использовать болтовые соединители или зажимы, совместимые с системой OBO Bettermann. Монтаж выполняется после сборки прямых участков лотков - угол фиксируется на торцах с помощью шпилек, гаек и шайб. Убедитесь, что внутренние кромки лотка и угла точно совпадают по уровню - это предотвращает перегибы кабелей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Наличие лицензии Росатома позволяет применять его на объектах с особыми требованиями к надёжности. Горячее цинкование снижает риск возникновения электрокоррозии при контакте с другими металлическими элементами.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 1 мм
• Защита от коррозии - горячее цинкование служит до 25 лет в закрытых помещениях и более 10 лет во влажных средах
• Совместимость с сертифицированной системой OBO Bettermann - гарантированная герметичность и надёжность соединений
• Подтверждённая безопасность для ядерных объектов - возможность применения в самых ответственных сферах

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-лучей - цинк со временем выгорает при постоянном воздействии солнца
• Не рекомендован для лотков с высотой борта менее или более 85 мм - возможны щели, нарушающие герметичность и создающие точки застревания кабелей
• Требует обязательного крепления - сам по себе не удерживается на месте
• Не является водоупорным элементом - не заменяет герметичные крышки или уплотнители

Примеры использования

• Переход от горизонтального лотка на уровне пола к вертикальному стояку в распределительном щите
• Обход технологических ниш на заводах, где лоток меняет направление вниз
• Прокладка кабелей между этажами в многоэтажных зданиях через специальные шахты
• Системы управления на АЭС и других объектах Росатома, где важна надёжность и соответствие регламентам

Практические советы

• Проверьте перед монтажом, чтобы все лотки, которые соединяются этим углом, были одного типа и производства - различия в толщине стенок могут вызвать перекос
• Используйте только оригинальные крепёжные элементы OBO Bettermann - сторонние детали могут не обеспечивать нужную плотность соединения
• При необходимости увеличения грузоподъёмности - комбинируйте этот угол с усиливающими планками
• Не используйте для лотков с напряжением выше 1000 В без согласования с проектом - хотя материал не проводит ток, система должна соответствовать требованиям по изоляции и разделению цепей
