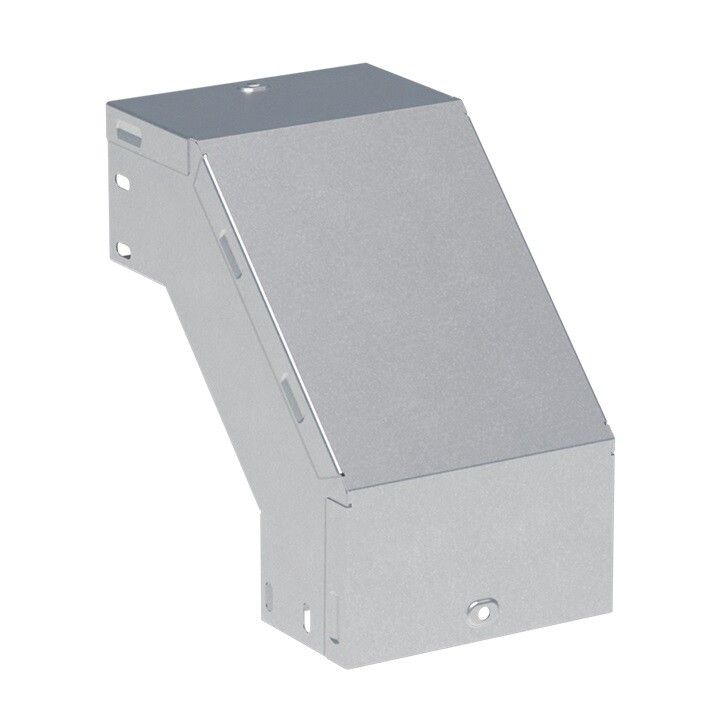

Угол кабельного лотка PROxima 90° вертикальный внешний 80x100 1мм EKF vo9080100-1

Угол 90 град. вертикальный внешний 80x100-1,0мм от EKF - компонент системы EKF-Line для изменения направления кабельной трассы на вертикальной поверхности. Применяется совместно с лотками той же серии для надежной прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Этот угол предназначен для перехода между двумя вертикальными участками кабельного лотка под углом 90 градусов. Подходит для монтажа на стенах внутри помещений и на улице при условии защиты от механических повреждений. Используется в комплексе с другими элементами системы EKF-Line - лотками, тройниками, заглушками и подвесами - чтобы собрать целостную трассу для кабелей управления, питания, связи и сигнализации.

Технические характеристики

• Тип: Вертикальный внешний угол 90°
• Размеры: высота 80 мм, ширина 100 мм
• Толщина материала: 1 мм
• Материал: Гальванизированная сталь с цинковым покрытием
• Конструкция: Стойкий изгиб - сохраняет форму при нагрузках и температурных колебаниях
• Покрытие: Цинк - защищает от коррозии
• Крышка: Есть - обеспечивает закрытую кабельную трассу
• Цвет: Серый
• Гарантия: 36 месяцев
• Исполнение: Без соединительного разъема - монтируется через болтовые крепления к лоткам

Совместимость и монтаж

Угол 90 град. вертикальный внешний 80x100-1,0мм совместим только с лотками серии EKF-Line того же размера (80×100 мм). Для установки требуется предварительно смонтированный вертикальный лоток сверху и снизу. Крепление выполняется саморезами или болтами через предварительно просверленные отверстия в боковых стенках лотка. Угол не имеет встроенного замка - плотность соединения достигается за счет точного подбора деталей и затяжки крепежа. Монтаж допускается как до, так и после прокладки кабелей - благодаря наличию крышки можно открывать и закрывать трассу без демонтажа угла.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Цинковое покрытие соответствует классу защиты Zn40/10 - обеспечивает долговечность в условиях повышенной влажности. Не содержит опасных веществ согласно RoHS. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Стойкий изгиб гарантирует сохранение формы даже при сборке длинных трасс
• Цинковое покрытие снижает риск коррозии в помещениях с высокой влажностью
• Наличие крышки исключает случайный доступ к кабелям и защищает от пыли
• Совместимость с широким спектром аксессуаров EKF-Line упрощает проектирование сложных маршрутов
• Гарантия 3 года подтверждает качество производства на российских мощностях

Ограничения применения

• Не используется для горизонтальных поворотов - требуются другие типы углов
• Не рекомендован для наружной установки без дополнительной защиты от осадков и прямого солнца
• Подходит только для лотков 80×100 мм - несовместим с другими размерами
• Не предназначен для работы при температурах ниже –40 C и выше +60 C
• Не выдерживает ударные нагрузки - не применяется там, где возможны механические воздействия (например, в местах движения транспорта)

Примеры использования

• Переход кабельной трассы с потолка на стену в административном здании
• Обход инженерных коммуникаций в техническом коридоре производственного цеха
• Прокладка слаботочных кабелей (Ethernet, CCTV) от этажного щита к рабочим местам на второй уровень
• Создание вертикальной шахты для группового вывода кабелей в многоквартирном доме

Практические советы

• Перед монтажом проверьте внутренние размеры лотков - они должны точно совпадать с 80×100 мм
• Затягивайте крепеж равномерно, чтобы избежать деформации угла
• Если трасса проходит в сыром месте, дополнительно герметизируйте стыки силиконовым составом
• Для удобства обслуживания используйте этот угол вместе с разъёмной крышкой - её легко снять без инструментов
• Не забудьте предусмотреть место для расширения трассы - в будущем возможно добавление новых кабелей
