Вертикальный угол 90° внешний 85x400 (RBV 840 F FS) | 7007282 OBO Bettermann

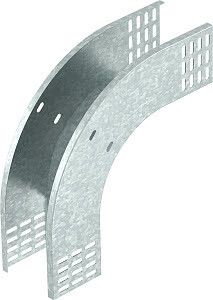

Угол вертикальный внешний 90 градусов 85x400 мм от OBO BETTERMANN (артикул 7007282, тип RBV 840 F FS) предназначен для формирования наружных поворотов кабельных лотков под прямым углом, обеспечивая целостность трассы при изменении направления вертикальной части системы.

Назначение и область применения

Этот угол используется для соединения двух участков кабельного лотка, расположенных перпендикулярно друг другу - например, когда горизонтальный лоток переходит в вертикальную шахту или наоборот. Подходит для систем с высотой боковой стенки 85 мм. Применяется в промышленных объектах, энергообъектах, центрах обработки данных, где требуется надежная и защищенная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Угол поворота: 90° - жесткий, фиксированный изгиб без регулировки;
• Габариты: высота 85 мм, ширина 400 мм - соответствует стандартным размерам лотков OBO Bettermann;
• Материал: сталь оцинкованная толщиной 1 мм - устойчив к коррозии, сохраняет прочность при механических нагрузках;
• Покрытие: цинк - антикоррозийное защитное покрытие по ГОСТ 14918;
• Перфорация: да - наличие отверстий позволяет закрепить угол саморезами или болтами через каждые 100–150 мм;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка;
• Направление изгиба: вертикально ниспадающий - предназначен для перехода сверху вниз или снизу вверх;
• Тип: RBV 840 F FS - внутренняя классификация производителя, указывает на серию и исполнение.

Совместимость и монтаж

Угол совместим со всеми моделями кабельных лотков OBO Bettermann с высотой стенки 85 мм, включая серии RBV, RBS, RVB. Для установки необходимо:

• Выровнять торцы лотков перед стыком - зазор между деталями не должен превышать 2 мм;
• Закрепить угол к основному лотку с помощью саморезов или болтов через перфорацию - шаг крепления рекомендуется 100–150 мм;
• Не использовать усилие более 15 Нм при затяжке крепежа - чтобы не деформировать оцинкованную поверхность;
• Проверить соответствие посадочного профиля - внутренние выступы должны плотно входить в бортовые канавки лотка.

Безопасность и стандарты

• Произведено в соответствии с требованиями EN 61537 и DIN 41485;
• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики;
• Включен в Реестр промышленной продукции РФ (№ 1367\9\2023) - соответствует требованиям ТР ЕАЭС 037/2016.

Преимущества

• Оцинкованная сталь обеспечивает долгий срок службы даже в условиях повышенной влажности или химически активной среды;
• Жесткая форма гарантирует точность геометрии и предотвращает провисание при заполнении лотка кабелями;
• Перфорированная конструкция ускоряет монтаж и снижает риск смещения во время эксплуатации;
• Совместимость с широкой линейкой продуктов OBO Bettermann упрощает сборку комплексных трасс без необходимости адаптеров.

Ограничения применения

• Не предназначена для использования в качестве опоры или несущего элемента - все весовые нагрузки должны восприниматься основными участками лотка;
• Не подходит для лотков с высотой стенки менее или более 85 мм - возможны щели и потеря герметичности;
• Не применяется в системах с частыми вибрационными воздействиями выше 10 Hz / 2 g без дополнительной демпфирующей прокладки;
• Не рекомендован для открытых площадок без защиты от прямого UV-излучения - длительное воздействие может вызвать выцветание цинка.

Примеры использования

• Переход от горизонтального лотка на уровне пола к вертикальному каналу в полу технологического этажа;
• Формирование выхода кабельной трассы из распределительного щита вверх к потолочному коробу;
• Сборка вертикальной шахты для прокладки кабелей между этажами в офисном здании или производственном корпусе;
• Подключение кабельных лотков к подвесным конструкциям на АЭС или химических заводах.

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковое покрытие - сочетание оцинкованных и окрашенных элементов может вызвать электрохимическую коррозию;
• Если угол устанавливается в местах с высокой нагрузкой - используйте дополнительно два крепления по центру каждого ребра;
• Для удобства сборки можно временно зафиксировать угол клеевой лентой до окончательной затяжки крепежа;
• При работе в помещениях с ограниченным доступом - собирайте угол заранее на земле, затем поднимайте как единый модуль;
• Храните изделие в сухом месте - длительное воздействие влаги может вызвать белый налет на цинке, который не влияет на функциональность, но требует очистки перед монтажом.
