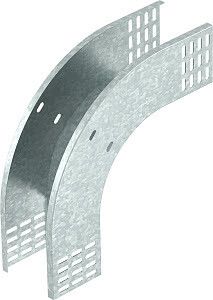

Вертикальный угол 90° внешний 85x500 (RBV 850 F FT) | 7007287 OBO Bettermann

Угол вертикальный внешний 90 градусов 85x500 мм от OBO BETTERMANN (артикул rbv 850 f ft, 7007287) предназначен для изменения направления кабельных лотков на 90° в вертикальной плоскости, обеспечивая надёжную трассировку кабелей в системах с высотой бортов 85 мм.

Назначение и область применения

Этот угол используется для перехода между горизонтальными участками кабельных лотков и вертикальными шахтами или этажными перепадами. Подходит для всех типов лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и других местах, где требуется организованная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный вертикальный поворот без дополнительных компонентов;
• Высота: 85 мм - соответствует стандартной высоте бортов лотков этой серии;
• Ширина: 500 мм - определяет максимальную ширину проходимого кабельного пути;
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Материал: сталь - прочная основа, устойчивая к механическим нагрузкам;
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам через болты или заклёпки;
• Обозначение типа: RBV 850 F FT - внутренняя классификация OBO Bettermann.

Совместимость и монтаж

Угол совместим со всеми лотками OBO Bettermann серии с высотой борта 85 мм. Для установки необходимо:

• Закрепить угол к торцам двух лотков с помощью болтов М6 или заклепок (не входят в комплект);
• Убедиться, что зазор между лотком и углом не превышает допустимый - для герметичности можно использовать уплотнители;
• Не применять усилие более 15 Нм при затяжке крепежа - чтобы не деформировать тонкий металл (1 мм).

Безопасность и стандарты

• Произведён в соответствии с требованиями ГОСТ Р 50571 и DIN 41484;
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на объектах атомной энергетики;
• Внесён в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждена соответствие требованиям ЕАЭС.

Преимущества

• Горячее цинкование гарантирует долгую службу даже во влажных и химически активных помещениях;
• Точные геометрические параметры обеспечивают плотное соединение без люфтов;
• Стандартная высота 85 мм исключает необходимость адаптеров при замене или расширении системы;
• Отсутствие встроенных креплений даёт свободу в выборе способа фиксации - удобно при модульной сборке.

Ограничения применения

• Не предназначено для использования в качестве несущего элемента - не выдерживает вес оборудования или крупных пучков кабелей сверх нормированной нагрузки;
• Не рекомендовано применять в условиях постоянного воздействия открытого пламени или температур выше +80 C;
• Не совместим с лотками другой высоты борта (например, 60 мм или 100 мм) без доработки;
• Требует обязательного крепления - сам по себе не удерживается на месте.

Примеры использования

• Переход с горизонтального лотка на вертикальную шахту в производственном корпусе;
• Прокладка кабелей между этажами в офисных зданиях с использованием кабельных каналов;
• Системы питания станков и автоматических линий, где требуется изменение уровня трассировки;
• Подземные кабельные коллекторы на АЭС и тепловых электростанциях - благодаря лицензии Росатома.

Практические советы

• При заказе проверьте, что все лотки в вашей системе имеют одинаковую высоту борта - 85 мм; если есть отклонения - потребуется переходник;
• Для защиты от попадания пыли и влаги используйте вместе с крышками и уплотнителями OBO Bettermann;
• При монтаже в труднодоступных местах предварительно соберите конструкцию на полу, затем поднимайте целым блоком;
• Не забудьте предусмотреть запас длины кабелей при повороте - изгиб не должен быть слишком острым, особенно для многожильных проводов;
• Артикулы rbv 850 f ft и 7007287 - это один и тот же продукт; используйте любой при заказе.
