Кабельный листовой лоток перфорированный 85x500x3000 (SKS 850 FT) | 6058728 OBO Bettermann

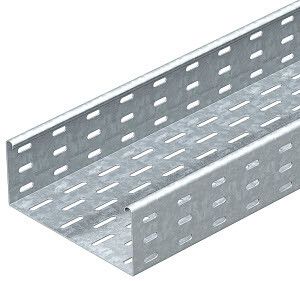

Кабельный листовой лоток перфорированный 85x500x3000 мм горячий цинк от OBO BETTERMANN (артикул 6058728, модель SKS 850 FT) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными механическими нагрузками. Лоток выполнен из оцинкованной стали с термическим покрытием, обеспечивает долговечную работу в агрессивных средах и соответствует требованиям Росатома.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на предприятиях с высокой плотностью проводки: энергообъекты, заводы, АЭС, транспортные узлы, системы автоматизации. Подходит для прокладки кабелей до 42 300 мм2 суммарного сечения. Применяется в помещениях и на открытых площадках, где требуется надежная защита от внешних воздействий и возможность быстрого доступа к кабелям.

Технические характеристики

• Размеры: 85 мм (высота борта) × 500 мм (ширина) × 3000 мм (длина)
• Материал: сталь оцинкованная методом горячего цинкования
• Толщина стенки: 1,5 мм - обеспечивает жесткость при нагрузках до 90 кг/м
• Полезное сечение: 42 300 мм2 - позволяет разместить крупные пучки кабелей без перегрева
• Перфорация: да - боковые стенки и основание имеют равномерные отверстия для крепления и вентиляции
• Огнестойкость: соответствует требованиям класса реакции на огонь A2-s1,d0
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов

Совместимость и монтаж

Лоток SKS 850 FT совместим с комплектующими серии SKS 85 от OBO BETTERMANN: углы, переходники, кронштейны и крышки. Для сборки используются самонарезающие болты или заклепки через перфорацию. Монтаж возможен на стены, потолки, опоры и специальные крепления. Учитывайте посадочные размеры: ширина лотка 500 мм требует свободного пространства минимум 550–600 мм между препятствиями. Соединение секций выполняется встык с зазором 5–10 мм для температурного расширения.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен для использования на ядерных установках
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 для систем кабельных лотков
• Не выделяет токсичных веществ при нагреве - безопасен для замкнутых помещений

Преимущества

• Высокая прочность за счет толщины металла 1,5 мм и профиля с ребрами жесткости
• Защита от коррозии благодаря горячему цинкованию - срок службы более 30 лет в условиях влажности и химических паров
• Перфорация снижает вес конструкции и улучшает теплоотвод, предотвращая перегрев кабелей
• Удобство обслуживания: можно легко открывать и закрывать трассу без демонтажа
• Поддержка стандартизованных решений - все детали серии SKS 85 взаимозаменяемы

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не имеет герметичной защиты IP67/IP68
• Не рекомендован для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>1000 C)
• Без соединительного элемента - необходимо дополнительно приобрести фланцы, муфты или крепеж для стыковки
• Не подходит для слаботочных сетей с чувствительным оборудованием без экранирующей крышки - отсутствие экрана может вызвать помехи

Примеры использования

• Основная трасса для силовых кабелей 10 кВ на подстанции
• Кабельная система управления технологическими линиями на пищевом заводе
• Прокладка кабелей связи и питания в тоннеле метрополитена
• Федеральная трасса для кабелей безопасности на АЭС (по лицензии Росатома)

Практические советы

• При прокладке длинных участков (более 20 м) устанавливайте компенсационные участки каждые 15–20 м для учета теплового расширения
• Используйте пластиковые вставки в перфорации при работе с медными кабелями - предотвратите гальваническую коррозию
• Для вертикальных участков применяйте дополнительные крепления через каждые 1,5 м - масса заполненного лотка может достигать 120 кг
• Проверьте соответствие диаметра отверстий в перфорации типу используемых крепежей - стандартные отверстия рассчитаны на M6/M8
• При заказе нескольких секций - выбирайте одинаковый номер партии, чтобы гарантировать единый цвет и толщину цинкового слоя
