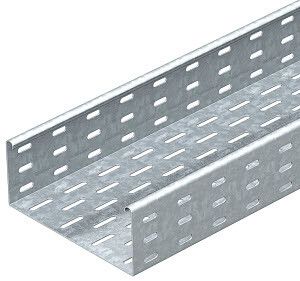

Кабельный листовой лоток перфорированный 85x500x3000 (SKS 850 FS) | 6058507 OBO Bettermann

Кабельный лоток листовой перфорированный 85x500x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул SKS 850 FS, 6058507) предназначен для прокладки и фиксации силовых и управляющих кабелей в промышленных объектах с повышенными требованиями к прочности и огнестойкости.

Назначение и область применения

Этот лоток используется для организации кабельных трасс на объектах с большими нагрузками - например, на заводах, энергообъектах, транспортных терминалах и в системах автоматизации. Подходит для прокладки кабелей до 42 300 мм2 суммарного сечения. Применяется внутри помещений и в защищённых зонах наружных установок. Лоток соответствует требованиям Росатома и включён в реестр промышленной продукции РФ.

Технические характеристики

• Габариты: 85 × 500 × 3000 мм (высота борта × ширина × длина)
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь - устойчив к коррозии
• Полезное сечение: 42 300 мм2 - позволяет размещать крупные пучки кабелей
• Покрытие: цинк - обеспечивает долговечность без дополнительной защиты
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами
• Исполнение: с предустановленным соединителем - ускоряет сборку
• Перфорация: боковые стенки и основание - для вентиляции, крепления и прохода кабелей

Совместимость и монтаж

Лоток SKS 850 FS совместим с другими элементами системы SKS 85 от OBO BETTERMANN - углы, переходы, крепёж и крышки. Соединитель уже установлен, что исключает необходимость дополнительной фурнитуры при стыковке. Монтаж выполняется на кронштейны, подвесы или крепёжные планки через перфорацию в основании. Для надёжного соединения используйте оригинальные болтовые соединители из серии SKS 85. Учитывайте посадочные размеры: ширина 500 мм требует свободного пространства для поворотов и выводов.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на АЭС и ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/12/2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 к кабельным системам
• Огнестойкость подтверждена испытаниями - не распространяет горение

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм и профилю 85 мм - выдерживает тяжёлые кабельные пучки
• Перфорация по всей поверхности - удобство прокладки, вентиляции и модификации трассы
• Цинковое покрытие - не требует окраски, служит десятилетиями даже во влажной среде
• Уже встроенный соединитель - снижает время монтажа и риск ошибок
• Поддержка сертификации Росатома - единственный вариант для специализированных объектов

Ограничения применения

• Не предназначен для прямого контакта с открытым огнём - огнестойкость не означает огнеупорность
• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от коррозии, длительный контакт с жидкостью снижает срок службы
• Не подходит для экстремально агрессивных химических сред - например, кислотных паров или щелочей
• Длина 3 метра - при длинных трассах требуется опора каждые 1–1,5 м для предотвращения прогиба

Примеры использования

• Прокладка силовых кабелей между распределительными пунктами на производстве
• Формирование кабельных трасс в цехах с большим количеством оборудования (станки, конвейеры)
• Обустройство кабельных каналов в помещениях АЭС, тепловых электростанций, подземных тоннелях
• Интеграция в системы управления и связи на железнодорожных станциях

Практические советы

• При монтаже на вертикальных поверхностях используйте крепёж с шагом не более 1,2 м - иначе возможен провис
• Для кабелей с внешним диаметром более 40 мм проверьте соответствие отверстий перфорации - они должны позволять свободный выход
• Не перегружайте лоток свыше 42 300 мм2 - это может вызвать перегрев и механический износ
• При необходимости закрывать трассу - используйте крышку SKS 850 LK, совместимую с этим лотком
• Проверяйте целостность цинкового слоя после резки - при необходимости обработайте края антикоррозийным составом
