Соединитель шарнирный кабельного листового лотка 85x270 - 7082029 OBO Bettermann RGV 85 FS

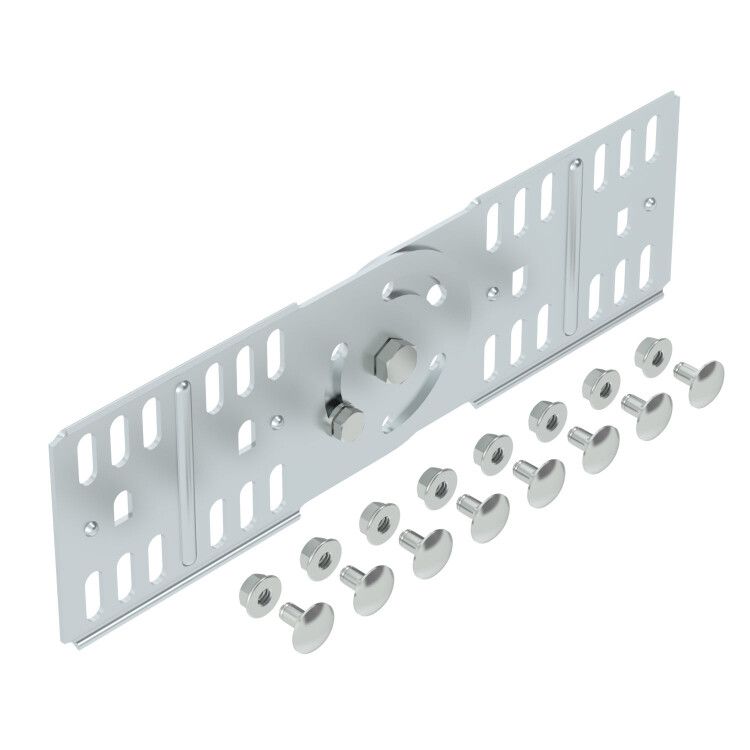

Шарнирный соединитель кабельного листового лотка 85x270 мм (RGV 85 FS) (болт + гайка) от OBO BETTERMANN предназначен для надёжного соединения участков кабельных лотков с вертикальной ориентацией, обеспечивая сохранение целостности трассы при изменении направления или температурных деформациях.

Назначение и область применения

Этот соединитель используется для сборки кабельных лотков из листового металла с высотой бортов 85 мм. Он позволяет создавать гибкие, но прочные переходы между секциями лотка - например, при необходимости изменения угла трассы или компенсации тепловых расширений. Подходит для прокладки силовых и слаботочных кабелей на объектах промышленного, коммерческого и инфраструктурного назначения: заводы, склады, АЗС, транспортные терминалы, серверные помещения.

Технические характеристики

• Высота кабеленесущей системы: 85 мм
• Ширина лотка: 270 мм
• Тип соединения: винтовой (с болтом и гайкой)
• Тип шарнира: вертикальный - допускает поворот в плоскости перпендикулярной поверхности установки
• Материал: сталь оцинкованная
• Толщина материала: 2 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Модель: Соединитель продольный RGV 85 FS

Совместимость и монтаж

Шарнирный соединитель RGV 85 FS совместим исключительно с кабельными лотками OBO BETTERMANN серии RGV 85. Для правильной сборки требуется наличие двух одинаковых лотков с одинаковым профилем и шагом отверстий. Монтаж выполняется с помощью стандартных болтов и гаек, входящих в комплект. Убедитесь, что зазор между торцами лотков не превышает 5 мм перед затяжкой крепежа. Не используйте инструменты с высоким крутящим моментом - переусердствовать нельзя, чтобы не деформировать оцинкованную поверхность.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для систем кабельных лотков. Оцинкованное покрытие обеспечивает соответствие классу коррозионной стойкости C3 по ISO 12944. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Гибкость: позволяет компенсировать небольшие углы поворота без дополнительных фитингов
• Прочность: толщина материала 2 мм гарантирует долговечность даже при нагрузках от большого количества кабелей
• Устойчивость к коррозии: цинковое покрытие снижает риск повреждения в сырых средах
• Легкий монтаж: комплект болтов и гаек уже встроен - не требует дополнительных расходников

Ограничения применения

• Не предназначена для горизонтальных поворотов - только вертикальные перемещения
• Не рекомендуется использовать в местах постоянных ударных нагрузок или вибраций выше 10 Гц
• Не совместим с лотками других производителей, даже если они имеют аналогичные размеры - отличаются форма кромок и расположение отверстий
• Не применяется в качестве основного элемента для подвесных систем - только для соединения жестко установленных участков

Примеры использования

• Переход между двумя уровнями лотка на производственной площадке при наличии технологического оборудования
• Соединение лотков вдоль эскалатора или лестницы, где необходимо сохранить гибкую трассу
• Решение для прокладки кабелей в помещении с переменной температурой - например, холодильном комплексе

Практические советы

• Перед установкой проверьте, что внутренние кромки лотков плотно прилегают - щели увеличивают риск повреждения изоляции кабелей
• При использовании в помещениях с высокой влажностью дополнительно смажьте резьбу болта антикоррозийной paste
• Не забудьте соблюдать минимальный радиус изгиба - он определяется конструкцией самого соединителя и составляет около 150 мм
• Для удобства обслуживания оставляйте доступ к болтовому соединению - не закрывайте его другими элементами трассы
• Артикул RGV 85 FS и номер 7082029 всегда указывайте при заказе запчастей - это гарантирует точное соответствие оригинальному решению OBO BETTERMANN
