Кабельный листовой лоток перфорированный 85x200x3000 (MKS 820 FS) | 6057209 OBO Bettermann

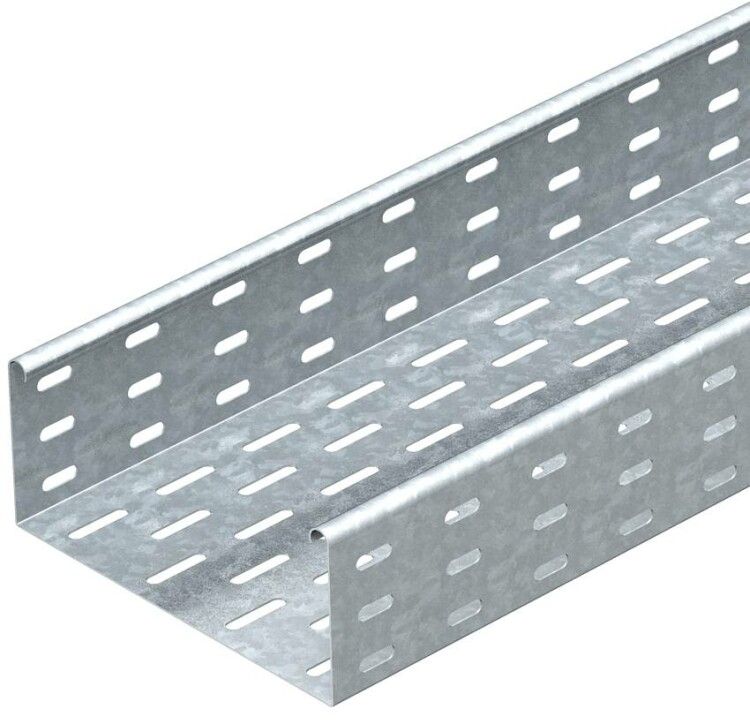

Кабельный листовой лоток перфорированный 200х85 L3000 сталь 1мм MKS 820 FS - это надёжный элемент системы кабельной трассы от OBO BETTERMANN, предназначенный для прокладки силовых и слаботочных кабелей в промышленных объектах. Лоток MKS 820 FS отличается повышенной жёсткостью за счёт оцинкованной стали толщиной 1 мм и соответствует требованиям Росатома.

Назначение и область применения

Кабельный листовой лоток перфорированный 200х85 L3000 сталь 1мм MKS 820 FS используется для организации открытой кабельной трассы в помещениях и на улице при условии защиты от механических повреждений. Подходит для прокладки кабелей в цехах, на энергообъектах, в системах автоматизации, на конвейерах и в распределительных пунктах. Благодаря огнестойкости и сертификации Росатома, лоток MKS 820 FS применяется в объектах с особыми требованиями к безопасности.

Технические характеристики

• Габариты: ширина 200 мм, высота боковой стенки 85 мм, длина 3000 мм
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии без дополнительной обработки
• Толщина стенки: 1 мм - обеспечивает достаточную жёсткость при средней нагрузке
• Полезное сечение: 18 600 мм2 - позволяет разместить значительный объём кабелей
• Перфорация: боковые стенки и монтажная поверхность - удобство фиксации и вентиляции
• Огнестойкость: да - не распространяет горение, соответствует нормам пожарной безопасности
• Комплектация: в комплекте один соединитель - для быстрого сбора участков трассы

Совместимость и монтаж

Лоток MKS 820 FS совместим с другими элементами системы MKS 85 от OBO BETTERMANN: углы, переходы, крепления и крышки. Монтаж осуществляется на кронштейны, стены или потолки через перфорацию - отверстия позволяют использовать болты M6–M8. Соединитель в комплекте обеспечивает герметичный и прочный стык между секциями. Установка возможна как горизонтально, так и вертикально. Для длинных трасс рекомендуется закрепление каждые 1,5–2 метра.

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на атомных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367/10/2023)
• Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных лотков

Преимущества

• Оцинкованное покрытие - долгий срок службы даже в условиях повышенной влажности
• Перфорированные стенки - обеспечивают естественную вентиляцию кабелей, снижают риск перегрева
• Жёсткая конструкция из стали 1 мм - выдерживает вес кабелей без прогиба
• Удобный соединитель в комплекте - экономит время на сборке и исключает необходимость докупать крепёж
• Подтверждённая огнестойкость - безопасен для применений в зонах с высокими требованиями к пожарной защите

Ограничения применения

• Не предназначен для постоянного погружения в воду - не имеет IP-защиты
• Не рассчитан на ударные или динамические нагрузки - не следует использовать в местах с частыми вибрациями без дополнительной амортизации
• Не подходит для прокладки взрывоопасных кабелей без специальных решений (например, экранирующих кожухов)
• Рекомендуется избегать установки в агрессивных химических средах - оцинковка устойчива, но не ко всем типам кислот и щелочей

Примеры использования

• Прокладка кабелей управления на заводе по производству оборудования
• Трассировка силовых кабелей в подстанции с требованием к огнестойкости
• Интеграция в систему автоматизации на объекте Росатома
• Фиксация слаботочных кабелей (Ethernet, видеонаблюдение) в серверной комнате

Практические советы

• При проектировании учтите, что полезное сечение 18 600 мм2 - это максимальный объём, но заполнение не должно превышать 60–70%, чтобы обеспечить теплоотвод и доступ к кабелям
• Для длинных прямых участков используйте соединители из комплекта - они гарантируют целостность проводника и минимизируют контактные сопротивления
• При монтаже на металлические конструкции проверьте, чтобы перфорация точно совпадала с точками крепления - иначе потребуется сверление
• Проверяйте наличие лицензии Росатома при закупках для ядерных или радиационно опасных объектов - MKS 820 FS официально допущен
• Храните лотки в сухом месте до монтажа - хотя оцинковка защищена, длительное воздействие влаги может вызвать белый налёт (не влияющий на функциональность)
