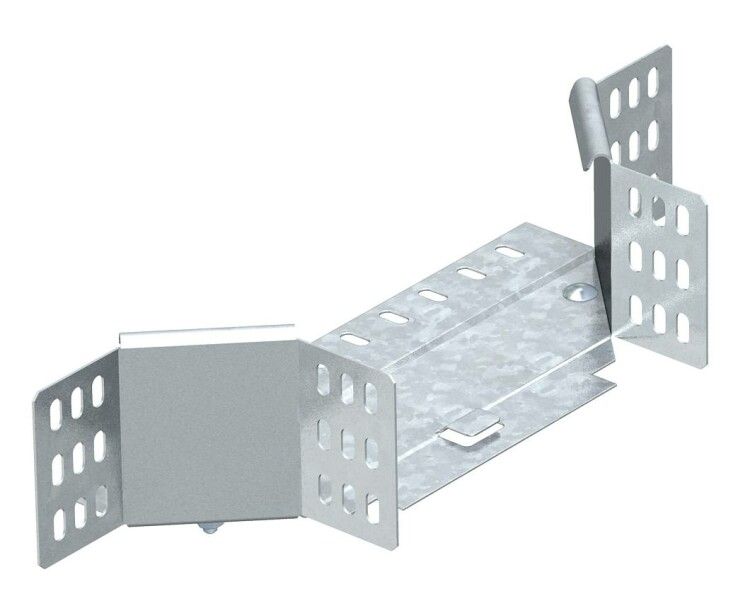

Ответвитель T-образный/крест. 200х85 RAA 820 FS OBO 7002491 Bettermann

Т-образное/крестовое соединение 85x200 мм от OBO BETTERMANN (артикул RAA 820 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков, обеспечивая надежную и безопасную трассировку проводов в промышленных системах.

Назначение и область применения

Т-образное/крестовое соединение 85x200 мм используется для создания T-образных ответвлений в системах кабельных лотков. Подходит для монтажа на горизонтальных и вертикальных участках, где необходимо изменить направление трассы - например, при выводе кабелей из лотка вниз к оборудованию или при пересечении с другим лотком под углом 90°. Применяется в промышленных объектах: цехах, АЭС, подстанциях, автоматизированных линиях, где требуется упорядоченная и защищенная прокладка силовых и слаботочных кабелей.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 85 мм
• Ширина лотка: 200 мм
• Материал: оцинкованная сталь толщиной 1 мм
• Внутренний радиус изгиба: 50 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Покрытие: цинк - антикоррозийная защита без дополнительного окрашивания
• Исполнение: без соединительных разъемов - требует фиксации болтами или заклепками к смежным элементам
• Проектный ассортимент: рекомендовано к использованию в рамках стандартизированной системы OBO BETTERMANN
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включен в Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 85x200 мм совместимо со всеми листовыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 85 мм. Монтаж выполняется путем вырезания отверстий в основных участках лотка и фиксации соединения саморезами, болтами или заклепками. Учитывайте внутренний радиус 50 мм - он определяет минимальный радиус изгиба кабелей, проходящих через этот элемент. Соединение не имеет встроенных зажимов, поэтому обязательна механическая фиксация. Рекомендуется использовать комплектующие того же производителя (например, крепления RAA 820 FS) для гарантии герметичности и жесткости всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что подтверждает его применение на объектах атомной энергетики. Оцинкованная сталь обеспечивает долговременную corrosion resistance в условиях повышенной влажности и агрессивной среды. Наличие сертификатов позволяет использовать Т-образное/крестовое соединение 85x200 мм в системах, требующих соблюдения норм безопасности на опасных производствах.

Преимущества

• Универсальная форма - поддерживает как T-, так и крестовые соединения в зависимости от способа установки
• Высокая прочность благодаря толщине стали 1 мм и качественному цинковому покрытию
• Готовый элемент вместо сварки - снижает время монтажа и исключает риск повреждения изоляции кабелей
• Соответствие специализированным стандартам - можно применять в ядерной и химической промышленности
• Не требует дополнительной обработки поверхности после установки

Ограничения применения

• Не предназначен для использования в качестве самостоятельного элемента - обязательно нужна фиксация к основному лотку
• Не имеет встроенного кабельного зажима; кабели внутри должны быть дополнительно закреплены
• Подходит только для лотков высотой 85 мм - несовместим с другими размерами (например, 60 мм или 100 мм)
• Не рассчитан на частые демонтажи - многократная сборка/разборка может повредить цинковое покрытие
• Не является водонепроницаемым элементом - для помещений с постоянной влагой требуется дополнительная герметизация

Примеры использования

• Переход с горизонтального лотка вниз к распределительному щиту на станке
• Объединение двух параллельных лотков под прямым углом в цехе с плотной трассировкой
• Вывод кабелей от потолочного лотка к полу в подземном техническом этаже
• Создание ответвления в системе кабельных трасс на АЭС или ГАЭС

Практические советы

• Перед монтажом проверьте точное соответствие высоты боковой стенки вашего лотка - 85 мм. Отклонение даже на 2–3 мм может нарушить контакт и целостность трассы.
• При установке используйте шайбы и гроверы - они предотвращают ослабление креплений при вибрациях оборудования.
• Если соединение будет находиться во влажной среде, обработайте стыки герметиком на основе силикона (не содержащего кислоты).
• Не применяйте сварку для крепления - она разрушает цинковое покрытие и снижает срок службы.
• Для удобства сборки комбинируйте это соединение с другими элементами серии RAA 820 FS - все детали имеют одинаковый шаг крепления и совпадающие габариты.
