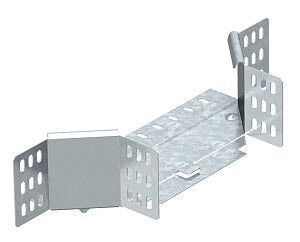

Ответвитель T-образный/крест. 200х85 RAA 820 FT OBO 7122213 Bettermann

Соединение Т-образное/крестовое 85x200 мм от OBO BETTERMANN - элемент системы кабельных лотков, предназначенный для организации переходов между горизонтальными и вертикальными участками трассы. Артикул RAA 820 FT обеспечивает надежное соединение лотков с высотой стенки 85 мм, изготовленных из оцинкованной стали.

Назначение и область применения

Соединение Т-образное/крестовое 85x200 мм используется для формирования T-образных или крестовых узлов в системах кабельных лотков. Подходит для монтажа на объектах, где требуется распределение кабелей в трех направлениях: например, при пересечении трасс, выходе к оборудованию или изменении уровня прокладки. Применяется в промышленных помещениях, энергообъектах, на заводах и в инфраструктурных проектах, соответствующих требованиям Росатома.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 85 мм
• Ширина лотка: 200 мм
• Материал: сталь оцинкованная с покрытием горячим цинком
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение: без соединительных разъемов - требует самостоятельного крепления
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Соединение Т-образное/крестовое 85x200 мм совместимо только с лотками той же высоты - 85 мм. Установка выполняется путем вырезания отверстий в основных секциях лотка и фиксации болтами или заклепками. Поскольку изделие не имеет встроенных замков или разъемов, необходимо использовать дополнительные крепежные элементы. Радиус внутреннего изгиба 50 мм позволяет сохранить целостность кабелей при прокладке внутри лотка - не допускается использование с жесткими кабелями минимального радиуса изгиба менее 50 мм.

Безопасность и стандарты

Произведено в соответствии с требованиями промышленной безопасности РФ. Наличие лицензии Росатома подтверждает соответствие нормам для использования на ядерных и других объектах повышенной опасности. Покрытие горячим цинком обеспечивает долговременную коррозионную стойкость в условиях повышенной влажности и агрессивной среды.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине металла 1 мм и оцинкованному покрытию
• Поддержание целостности кабельных трасс за счет точного соответствия габаритам стандартных лотков
• Совместимость с продукцией OBO BETTERMANN и аналогичными системами, имеющими ту же высоту стенки
• Применимо в зонах с особыми требованиями к безопасности - например, АЭС, химпроизводства, метрополитены

Ограничения применения

• Не предназначен для использования с лотками другой высоты - даже +-5 мм недопустимы
• Отсутствие встроенного механизма крепления требует дополнительных затрат времени и комплектующих при сборке
• Не рекомендовано применение вне помещений без защиты от прямых осадков - хотя цинк защищает от коррозии, длительное воздействие воды снижает срок службы
• Не является герметичным элементом - не подходит для установки во взрывоопасных зонах без дополнительной герметизации

Примеры использования

• Пересечение горизонтальной трассы с вертикальным шахтовым каналом на производстве
• Разветвление кабельной сети от главного лотка к группе станков в цеху
• Обход оборудования или трубопроводов в технологических корпусах
• Монтаж в подземных кабельных коллекторах на тепловых станциях

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый профиль и высоту - 85 мм. Расхождение даже на 2–3 мм вызывает перекос и риск повреждения кабелей.
• Используйте саморезы или заклепки с антикоррозийным покрытием - лучше всего подходят те же, что применяются для остальных элементов системы OBO BETTERMANN.
• При прокладке силовых кабелей через этот элемент учтите внутренний радиус 50 мм - не допускайте резких изгибов, особенно для многожильных проводов с большими сечениями.
• Артикул RAA 820 FT можно заказывать в паре с другими элементами серии - они обеспечивают единый стиль и совместимость всей трассы.
