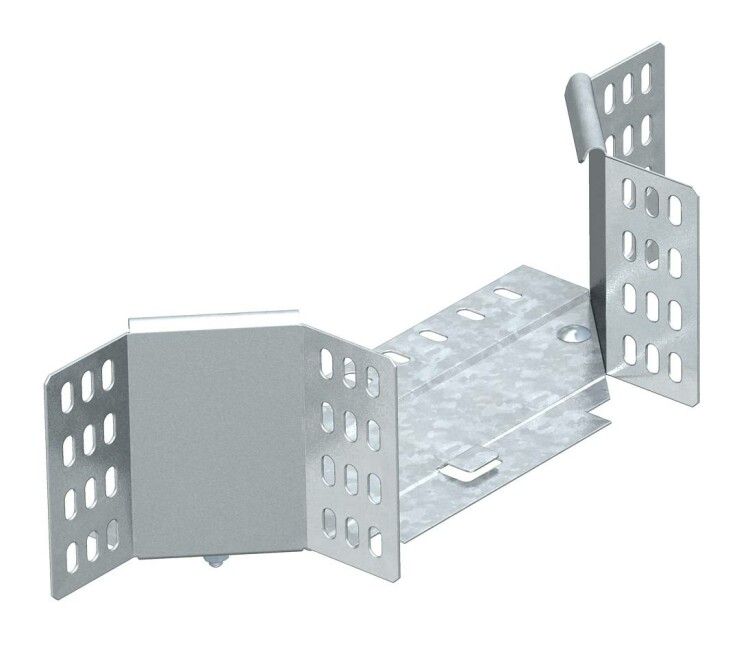

Ответвитель T-образный/крест. RAA 120 FS OBO 7002653 Bettermann

Т-образное/крестовое соединение 110x200 мм от OBO BETTERMANN (артикул 7002653, RAA 120 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных трасс из лотков с высотой боковой стенки 110 мм. Продукт совместим с системами, соответствующими требованиям Росатома и реестру промышленной продукции РФ.

Назначение и область применения

Т-образное/крестовое соединение 110x200 мм используется для создания ответвлений в кабельных трассах - например, когда основной лоток проходит горизонтально, а требуется вывести кабели вниз или вверх. Подходит для монтажа на объектах с жесткими требованиями к надежности: энергообъекты, промышленные цеха, транспортные узлы, объекты атомной отрасли. Устройство работает с любыми кабельными лотками, имеющими высоту боковой стенки 110 мм, вне зависимости от производителя, при условии соблюдения геометрических параметров.

Технические характеристики

• Тип изделия: Т-образный
• Габариты: 110 мм (высота) × 200 мм (ширина)
• Материал: оцинкованная сталь
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительных разъемов - требует самостоятельного крепления
• Проектный ассортимент: рекомендовано к использованию в проектах
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 110x200 мм не имеет встроенных зажимов или фиксирующих элементов. Его необходимо крепить к лоткам с помощью болтов, самонарезающих винтов или сварки - в зависимости от типа основного лотка и условий эксплуатации. Соединение рассчитано на установку с лотками, где внутренняя ширина и глубина точно соответствуют 200×110 мм. Недопустимо использование с лотками меньшей или большей высоты - это нарушает герметичность и механическую целостность системы. Монтаж выполняется после сборки основной трассы; допускается установка как в вертикальном, так и в горизонтальном положении.

Безопасность и стандарты

Изделие сертифицировано в соответствии с требованиями Росатома и внесено в Реестр промышленной продукции Российской Федерации. Оцинкованное покрытие обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности и агрессивной среды. Конструкция не содержит пластиковых компонентов, что исключает риск возгорания при перегреве кабелей. Геометрия внутреннего радиуса 50 мм предотвращает повреждение изоляции кабелей при прокладке.

Преимущества

• Универсальная совместимость с лотками 110 мм высотой - снижает необходимость подбора специализированных решений
• Оцинкованная сталь гарантирует долговечность даже в сырых и химически активных средах
• Жесткая конструкция с минимальным радиусом изгиба позволяет сохранять плотную укладку кабелей
• Подтверждённая лицензия Росатома делает изделие пригодным для использования на ядерных и других критических объектах
• Простая форма и отсутствие сложных деталей упрощают транспортировку и хранение

Ограничения применения

• Не предназначен для использования с лотками другой высоты (например, 80 мм или 150 мм)
• Не имеет встроенного крепления - требует дополнительных метизов и инструментов для монтажа
• Не рекомендуется для применений с частыми вибрациями без усиления креплений
• Не является водонепроницаемым устройством - при необходимости защиты от воды следует использовать дополнительные крышки и уплотнители
• Не подходит для монтажа в местах с постоянным воздействием открытого пламени или температур выше +80 C

Примеры использования

• Переход с горизонтальной трассы кабельного лотка к вертикальному стояку в распределительной камере АЭС
• Обход препятствия (колонны, трубопровода) в цехе металлургического завода
• Разводка силовых кабелей от главного канала к группе станков в автоматизированной линии
• Создание точки доступа для обслуживания кабелей в подземных тоннелях

Практические советы

• Перед монтажом проверьте точное соответствие высоты и ширины вашего лотка - 110×200 мм. Отклонение более чем +-2 мм может вызвать провисание или неплотное соединение
• Используйте антивибрационные прокладки и двойное крепление при установке на оборудовании с частыми колебаниями
• При работе в помещениях с высокой влажностью дополнительно обработайте места стыков антикоррозийной смазкой
• Запаситесь болтами M6 или M8 - они наиболее часто используются для крепления этого типа соединений
• Не забудьте предусмотреть свободный доступ к месту соединения для будущего обслуживания - это ускорит диагностику и замену кабелей
