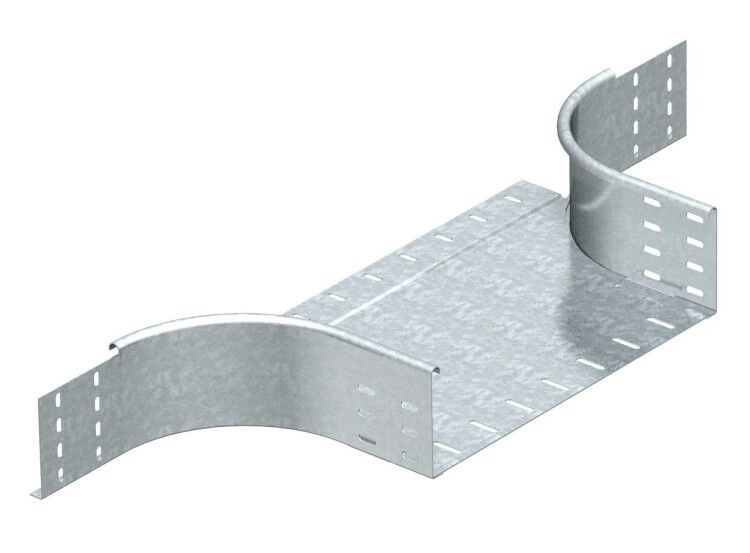

Ответвитель T-образный/крест. RAA 140 FS OBO 7002696 Bettermann

Т-образное/крестовое соединение 110x400 мм от OBO BETTERMANN (артикул 7002696 / RAA 140 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков с высотой боковой стенки 110 мм. Это решение обеспечивает надёжную сборку систем прокладки кабелей в промышленных объектах, особенно там, где требуется сложная трассировка.

Назначение и область применения

Т-образное/крестовое соединение 110x400 мм используется для создания T-образных ответвлений в системах кабельных лотков. Подходит для монтажа на горизонтальных и вертикальных участках, когда необходимо направить кабели в три стороны: прямо, влево/вправо и вниз/вверх. Применяется в энергетике, машиностроении, транспорте и других отраслях, где требуются гибкие и прочные системы прокладки силовых и управляющих кабелей. Соответствует требованиям лицензии Росатома и внесён в реестр промышленной продукции РФ.

Технические характеристики

• Тип изделия: Т-образный
• Высота боковой стенки: 110 мм
• Ширина лотка: 400 мм
• Материал: оцинкованная сталь
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительного элемента - требует самостоятельной фиксации к другим элементам лотка
• Проектный ассортимент: рекомендовано использовать в составе комплексной системы OBO BETTERMANN
• Обозначение по каталогу: RAA 140 FS

Совместимость и монтаж

Т-образное/крестовое соединение 110x400 мм совместимо с любыми кабельными лотками OBO BETTERMANN и другими производителей, имеющими такую же высоту боковой стенки - 110 мм. Монтаж выполняется путём вырезания соответствующего проёма в основном лотке и последующей установки соединения с помощью болтов, заклёпок или сварки. Учитывайте внутренний радиус 50 мм - он определяет минимальный допустимый угол поворота кабелей внутри лотка. Поскольку изделие не имеет встроенного крепления, необходимо заранее подготовить крепёжные элементы.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включено в Реестр промышленной продукции РФ: №1367/22/2023
• Соответствует требованиям к применению в ядерной и других критически важных отраслях

Преимущества

• Устойчивость к коррозии благодаря оцинкованному покрытию - увеличивает срок службы в агрессивных средах
• Жёсткая конструкция из стали толщиной 1 мм обеспечивает механическую прочность даже при большой нагрузке
• Чётко заданные геометрические параметры позволяют точно рассчитывать трассировку и минимизировать потери пространства
• Поддерживается официальной продукт-линейкой OBO BETTERMANN - гарантирует совместимость с комплектующими и документацией

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-классификации
• Требует дополнительного крепления; не является самонесущим элементом
• Не подходит для лотков с высотой стенки отличной от 110 мм - использование с другими размерами нарушает целостность системы
• Не рекомендуется для монтажа в зонах с частыми вибрациями без дополнительной демпфирующей фиксации

Примеры использования

• Переход с горизонтального лотка на вертикальный шахтный канал в цехе металлургического завода
• Разветвление трассы кабелей управления на конвейерной линии с несколькими точками подключения
• Сборка распределительной сети в подстанции с необходимостью вывода кабелей в несколько направлений
• Прокладка кабелей в технологических трубопроводах с пересечением уровней

Практические советы

• Перед монтажом проверьте соответствие высоты боковой стенки вашего лотка - должна быть именно 110 мм, иначе соединение будет негерметичным или неудержимым
• Используйте оцинкованные болты и гайки того же класса защиты - чтобы избежать электрохимической коррозии
• При необходимости герметизации стыков применяйте специальные уплотнители, подходящие для оцинкованной стали
• Для крупных систем с большим количеством кабелей - убедитесь, что суммарный диаметр проводов не превышает 80% свободного объёма лотка
• Элемент RAA 140 FS лучше всего сочетается с другими деталями серии RAA - сохраняйте единый стиль сборки для удобства обслуживания
