Соединение Т-образное/крестовое 110х550 RAA 155 FS OBO 7002734 Bettermann

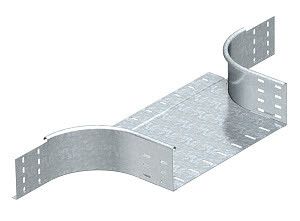

Т-образное/крестовое соединение 110x550 мм от OBO BETTERMANN (арт. 7002734 / RAA 155 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных лотков, обеспечивая надежную маршрутизацию кабелей в промышленных системах.

Назначение и область применения

Этот элемент используется для создания T-образных или крестовых ответвлений в системах кабельных лотков. Подходит для монтажа на трассах с высотой боковой стенки 110 мм. Применяется в объектах энергетики, машиностроении, химической промышленности и других зонах с жесткими требованиями к безопасности и долговечности проводки. Особенно актуально там, где требуется перепланировка трассы без изменения основного направления лотка.

Технические характеристики

• Тип изделия: Т-образный
• Высота кабельного лотка: 110 мм
• Ширина кабельного лотка: 550 мм
• Материал: сталь оцинкованная
• Толщина материала: 1 мм
• Внутренний радиус изгиба: 50 мм
• Покрытие: оцинкованное (защита от коррозии)
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным участкам лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 110x550 мм совместимо со всеми кабельными лотками того же формата - высотой 110 мм и шириной 550 мм, вне зависимости от производителя, если соблюдены геометрические параметры. Монтаж выполняется путём фиксации болтовыми соединениями или заклепками к основному лотку и ответвлению. Учитывайте, что изделие не имеет встроенного крепёжного узла - необходимо использовать внешние компоненты (например, болты M8/M10, шайбы, гайки). Радиус внутреннего изгиба 50 мм позволяет сохранить целостность кабелей при прокладке без перегибов.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции №1367\22\2023 и имеет лицензию Росатома, что допускает его применение на объектах атомной энергетики и других стратегических предприятиях. Оцинкованное покрытие обеспечивает стойкость к агрессивным средам и повышенной влажности. Соответствие нормам снижает риск возгорания и механических повреждений при длительной эксплуатации.

Преимущества

• Устойчивость к коррозии благодаря толщине цинкового слоя на стали
• Жёсткая конструкция из 1 мм стали предотвращает деформацию под нагрузкой
• Поддержка стандарта RAA 155 FS - гарантия совместимости с продукцией OBO BETTERMANN
• Не требует специальных инструментов для установки - работает с обычным крепёжным набором
• Произведён в соответствии с требованиями Росатома - можно использовать на контролируемых объектах

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду или воздействия открытых пламени
• Не совместим с лотками другой высоты - например, 75 мм или 150 мм
• Отсутствие встроенного крепления увеличивает время сборки - требуется подготовка дополнительных деталей
• Не рекомендовано использование в качестве основного несущего элемента - только как переходник между уже установленными участками

Примеры использования

• Переход от горизонтальной трассы к вертикальному стояку в цеху металлургического завода
• Обход оборудования на конвейере с необходимостью вывести кабели в сторону
• Разводка силовых кабелей в распределительном пункте АЭС
• Монтаж системы управления на технологическом трубопроводе с плотной компоновкой

Практические советы

• Перед монтажом проверьте точное соответствие высоты лотка - даже +-5 мм может вызвать неплотное соединение
• Используйте антивибрационные прокладки при установке на оборудовании с частыми колебаниями
• Закручивайте крепёж равномерно - перекосы могут привести к деформации профиля
• При необходимости модификации - используйте только ножницы по металлу, не применяйте сварку - она нарушает антикоррозийное покрытие
• Храните в сухом месте до монтажа - влага может спровоцировать белый налёт на цинке, хотя он не влияет на прочность
