Ответвитель T-образный/крест. RAA 130 FT OBO 7123310 Bettermann

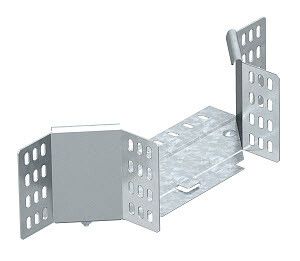

Т-образное/крестовое соединение 110x300 мм горячий цинk от OBO BETTERMANN (артикул 7123310 / RAA 130 FT) предназначено для создания ответвлений в системах кабельных лотков с высотой бортов 110 мм. Изделие обеспечивает надёжное соединение между горизонтальным и вертикальным участками трассы, сохраняя целостность защиты кабелей.

Назначение и область применения

Т-образное/крестовое соединение 110x300 мм горячий цинк используется для формирования T-образных ответвлений в кабельных трассах. Подходит для монтажа на объектах с повышенными требованиями к защите проводки - в промышленных зонах, энергообъектах, транспортной инфраструктуре. Применяется там, где необходимо изменить направление трассы под углом 90°, сохранив доступ к кабелям и герметичность системы.

Технические характеристики

• Высота борта: 110 мм - совместимо с лотками того же габарита
• Ширина прохода: 300 мм - позволяет прокладывать до 30–40 кабелей среднего сечения
• Материал: сталь оцинкованная - устойчивость к коррозии без дополнительной покраски
• Покрытие: горячий цинк - более прочное и долговечное, чем электрооцинкование
• Толщина металла: 1 мм - достаточна для механической жёсткости при нагрузках
• Внутренний радиус изгиба: 50 мм - предотвращает перегиб кабелей при прокладке
• Исполнение: без соединительных разъёмов - требует фиксации болтами или сваркой
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на АЭС и ядерных объектах
• Реестр промышленной продукции РФ: 1367\22\2023 - сертифицировано для закупок в госсекторе

Совместимость и монтаж

Т-образное/крестовое соединение 110x300 мм горячий цинк совместимо со всеми кабельными лотками OBO BETTERMANN и аналогами с высотой борта 110 мм. Монтаж выполняется путём вырезания отверстий в основной трассе и фиксации соединения саморезами, болтами или сваркой. Учитывайте внутренний радиус 50 мм - он определяет минимальный радиус изгиба кабелей внутри лотка. Отсутствие заводских разъёмов требует самостоятельной сборки, что повышает надёжность, но увеличивает время установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для промышленных кабельных систем. Лицензия Росатома подтверждает соответствие строгим стандартам радиационной и взрывозащищённой среды. Сертификат реестра РФ №1367\22\2023 гарантирует законность использования в государственных проектах.

Преимущества

• Увеличенная толщина цинкового слоя за счёт горячего цинкования - срок службы до 30 лет даже в агрессивной среде
• Жёсткая конструкция из стали 1 мм - не деформируется под весом кабелей
• Внутренний радиус 50 мм - снижает риск повреждения изоляции кабелей при прокладке
• Поддержка лицензионного статуса Росатома - единственный вариант для ядерных и специализированных объектов

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, изделие не имеет IP-защиты
• Требует дополнительной фиксации - отсутствие разъёмов делает невозможным быстрый демонтаж без инструментов
• Не совместимо с лотками высотой менее 110 мм - возможны щели и потеря герметичности
• Запрещено использовать в качестве несущего элемента - не рассчитано на механические нагрузки сверх массы кабелей

Примеры использования

• Обустройство кабельных трасс на АЭС и тепловых электростанциях
• Прокладка силовых и сигнальных кабелей в цехах металлургических комбинатов
• Формирование переходов между этажами в крупных логистических терминалах
• Монтаж распределительных сетей в подземных тоннелях метрополитена

Практические советы

• Перед монтажом проверьте точную ширину лотка - 300 мм должны точно совпадать с внешним размером
• При использовании болтов выбирайте класс прочности не ниже 8.8 и антикоррозийные шайбы
• Не используйте сварку в помещениях с легковоспламеняющимися веществами - применяйте механическую фиксацию
• При необходимости герметизации стыков - заделывайте швы силиконовым составом, совместимым с оцинкованной сталью
• Храните изделие в сухом месте - длительное воздействие влаги может вызвать белые пятна на цинке, не влияющие на функциональность
