Крестообразная секция 110x300 (RK 130 FT) | 7115318 OBO Bettermann

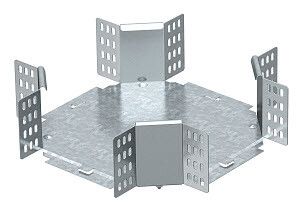

Крестообразная секция 110x300 мм горячий цинк от OBO BETTERMANN - элемент системы кабельного лотка, обеспечивающий пересечение трасс на уровне с сохранением высоты бортов 110 мм. Артикул RK 130 FT (7115318) предназначен для прокладки силовых и слаботочных кабелей в промышленных объектах, где требуется надёжная и долговечная конструкция.

Назначение и область применения

Крестообразная секция 110x300 мм горячий цинk используется для организации пересечений кабельных трасс в системах кабельных лотков с одинаковой высотой бортов - 110 мм. Применяется там, где необходимо организовать перекрёсток четырёх направлений без изменения уровня укладки кабелей. Подходит для установки в цехах, энергообъектах, транспортных терминалах, АЭС и других объектах с жёсткими требованиями к безопасности и сроку службы.

Технические характеристики

• Форма: крестообразная, с равными плечами
• Размеры: 110 мм (высота) × 300 мм (ширина)
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защитный слой толщиной до 70–100 мкм, устойчивый к коррозии
• Толщина металла: 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели с малым радиусом изгиба
• Исполнение: без соединительных разъёмов - требует фиксации через болтовые соединения с другими элементами лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Реестр промышленной продукции РФ: 1367\9\2023 - сертифицирована для закупок в госсекторе

Совместимость и монтаж

Крестообразная секция 110x300 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии RK 130 FT, имеющими такую же высоту бортов - 110 мм. Монтируется путём вырезания соответствующего участка в основной трассе и фиксации с помощью болтовых соединителей, уголков или зажимов. Установка возможна как на вертикальных, так и на горизонтальных участках. Для герметичности рекомендуется использовать уплотнители и переходники, совместимые с системой RK 130 FT. Отсутствие встроенных разъёмов требует предварительного расчёта точек крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и EN 61537 для кабельных систем. Наличие лицензии Росатома подтверждает соответствие нормам безопасности для объектов атомной энергетики. Горячее цинкование гарантирует электроизоляцию и устойчивость к химическим воздействиям, что снижает риск возникновения коррозионных повреждений даже в агрессивных средах.

Преимущества

• Увеличенный внутренний радиус 50 мм - минимизирует механическое напряжение на кабелях при прокладке
• Горячее цинкование - защищает от коррозии в течение 25+ лет, даже в условиях повышенной влажности
• Стандартная высота 110 мм - совместима с большинством промышленных лотков, исключает необходимость адаптеров
• Поддержка в реестре РФ - позволяет использовать в государственных и муниципальных проектах
• Жёсткая конструкция из стали 1 мм - не деформируется под нагрузкой кабелей

Ограничения применения

• Не предназначена для самостоятельного крепления - требует соединения с другими элементами лотка
• Не подходит для систем с высотой бортов менее 110 мм - вызывает перегрузку или неплотное прилегание
• Не имеет встроенного водоотвода - в условиях постоянного попадания воды рекомендуется дополнительная гидроизоляция
• Запрещено использование в качестве опоры для оборудования - рассчитана только на нагрузку кабелей

Примеры использования

• Пересечение трасс в цехе с конвейерной линией - когда кабели от нескольких станков должны пересекаться на одном уровне
• АЭС и тепловые электростанции - где требуется надёжная, проверенная временем система кабельной прокладки
• Логистические комплексы - для организации кабельных маршрутов между зонами управления и складскими модулями
• Объекты ЖКХ - при замене старых лотков на новые, чтобы сохранить существующую схему прокладки

Практические советы

• При проектировании учтите, что ширина 300 мм - это внешняя граница; внутреннее свободное пространство меньше на 2×толщину стенок (≈288 мм)
• Для удобства сборки используйте болты M8 или M10 с гроверами - они лучше противостоят вибрации
• При монтаже в помещениях с частыми мойками (например, пищевые производства) дополнительно убедитесь в герметизации стыков
• Не применяйте сварку для крепления - она нарушает антикоррозийное покрытие; используйте только механические соединения
• При заказе запасных частей всегда указывайте артикул RK 130 FT (7115318) - другие аналоги могут иметь отличную посадку
