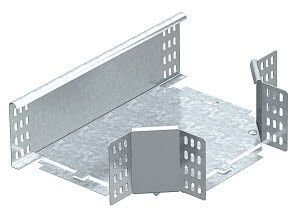

Ответвитель T-образный горизонт. осн. 300 RT 130 FS OBO 7003684 Bettermann

Т-образная секция 110x300 мм от OBO BETTERMANN - элемент системы кабельного лотка, предназначенный для создания переходов между участками трассы под углом 90°. Артикул RT 130 FS совместим с лотками той же высоты и используется там, где требуется сохранить целостность проводки при изменении направления.

Назначение и область применения

Т-образная секция 110x300 мм применяется для формирования ответвлений в кабельных системах. Она позволяет организовать перпендикулярный выход из основного лотка - например, для подключения оборудования, распределительных щитов или точек обслуживания. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и связи.

Технические характеристики

• Высота боковой стенки: 110 мм - соответствует стандартным кабельным лоткам этой габаритной серии
• Ширина продольной части: 300 мм - обеспечивает достаточную площадь для прохода кабелей при ответвлении
• Материал: оцинкованная сталь - защищает от коррозии, повышает долговечность в агрессивных средах
• Толщина металла: 1 мм - оптимальная жесткость для монтажа без деформаций
• Внутренний радиус закругления: 50 мм - снижает риск повреждения изоляции кабелей при прокладке
• Исполнение: с соединительным разъёмом в комплекте - позволяет быстро фиксировать секцию к основному лотку без дополнительных деталей
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Тип конструкции: горизонтальная Т-образная часть - ориентирована на установку в горизонтальной плоскости
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и других объектах повышенной опасности
• Реестр промышленной продукции РФ: 1367\9\2023 - сертифицирована для использования в России

Совместимость и монтаж

Т-образная секция 110x300 мм совместима с кабельными лотками OBO BETTERMANN серии RT 130 FS и аналогичными изделиями с высотой бортов 110 мм. Установка выполняется путём защёлкивания соединительного разъёма - он уже встроен в конструкцию. Для надёжности рекомендуется дополнительно закрепить болтовым соединением при нагрузках выше 10 кг/м или в вибрационных зонах. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы, но сама секция работает только как горизонтальное ответвление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных кабельных систем. Наличие лицензии Росатома и записи в реестре промышленной продукции РФ подтверждает соответствие нормам РФ. Оцинкованное покрытие исключает образование ржавчины, что важно для длительной работы в условиях повышенной влажности. Прямые кромки и округлый внутренний радиус предотвращают повреждение кабельной изоляции при протяжке.

Преимущества

• Уже встроенный соединительный разъём - экономит время монтажа и исключает потерю крепёжа
• Оцинкованная сталь - устойчивость к коррозии без необходимости дополнительной защиты
• Соблюдение стандарта RT 130 FS - гарантирует взаимозаменяемость с другими элементами серии
• Поддержка лицензионного доступа на объекты Росатома - расширяет возможности применения
• Жёсткая конструкция с толщиной 1 мм - не прогибается под весом кабеля даже при максимальной заполненности

Ограничения применения

• Не предназначен для вертикальных ответвлений - только для горизонтального монтажа
• Не использовать в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не совместим с лотками другой высоты (например, 75 мм или 150 мм)
• Не заменяет поворотные элементы - для изменения направления на 45° или 90° в одной плоскости нужны другие детали

Примеры использования

• Отвод кабелей от главного лотка к станку на производстве
• Обеспечение доступа к распределительному шкафу в машинном зале
• Переход кабельной трассы через технологический проём в цеху
• Прокладка сигнальных линий в АЭС или объектах с контролируемой зоной

Практические советы

• Проверьте перед монтажом, чтобы все лотки в системе имели одинаковую высоту - 110 мм
• При большом количестве кабелей используйте дополнительные хомуты внутри секции для фиксации
• Не затягивайте болты слишком сильно - они могут деформировать тонкий металл (1 мм)
• Если система эксплуатируется во влажной среде, проверяйте состояние цинкового покрытия каждые 6–12 месяцев
• Артикул RT 130 FS и T-образная секция 110x300 мм - это одно и то же изделие; при заказе используйте оба обозначения для точности
