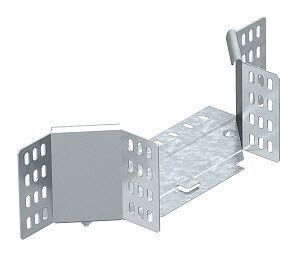

Ответвитель T-образный/крест. RAA 130 FS OBO 7002688 Bettermann

Т-образное/крестовое соединение 110x300 мм от OBO BETTERMANN (арт. 7002688 / RAA 130 FS) предназначено для организации переходов между горизонтальными и вертикальными участками кабельных трасс из лотков с высотой бортов 110 мм. Продукт изготовлен из оцинкованной стали и соответствует требованиям лицензии Росатома.

Назначение и область применения

Т-образное/крестовое соединение 110x300 мм используется для создания ответвлений в кабельных системах - когда необходимо направить кабели перпендикулярно основному маршруту. Подходит для монтажа на объектах с жёсткими требованиями к надёжности: энергообъекты, АЭС, промышленные цеха, транспортные узлы. Соединение совместимо со всеми лотками, имеющими высоту боковой стенки 110 мм, вне зависимости от производителя.

Технические характеристики

• Тип изделия: Т-образное соединение
• Габариты: ширина 300 мм, высота 110 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Внутренний радиус изгиба: 50 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Исполнение: без соединительных разъёмов - требует самостоятельного крепления к лоткам
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Т-образное/крестовое соединение 110x300 мм совместимо с любыми кабельными лотками, имеющими такую же высоту бортов - 110 мм. Монтаж выполняется путём фиксации болтовыми соединениями или заклёпками к торцам горизонтальных и вертикальных лотков. Учитывайте, что изделие не имеет встроенных зажимов - требуется предварительно подготовить места крепления. Для герметичности соединений рекомендуется использовать уплотнители и герметики, соответствующие условиям эксплуатации.

Безопасность и стандарты

Т-образное/крестовое соединение 110x300 мм сертифицировано согласно реестру промышленной продукции РФ и имеет лицензию Росатома, что позволяет применять его на ядерных и других объектах с особыми требованиями безопасности. Оцинкованное покрытие соответствует ГОСТ 14918 и обеспечивает долговечную защиту от электрохимической коррозии.

Преимущества

• Универсальная совместимость - работает с лотками любого производителя при одинаковой высоте бортов
• Высокая механическая прочность благодаря толщине материала 1 мм и качественному оцинкованию
• Внутренний радиус 50 мм снижает риск повреждения кабелей при прокладке
• Подтверждённая пригодность для использования на объектах Росатома - гарантия качества и надёжности

Ограничения применения

• Не предназначен для использования в качестве основного элемента трассы - только как переходник
• Не содержит встроенного крепления; требует дополнительных комплектующих (болты, гайки, заклёпки)
• Не рассчитан на нагрузки выше допустимых для лотков 110 мм - не применяйте с массивными кабелями сверх нормированной плотности заполнения
• Не следует использовать в средах с постоянным воздействием открытого пламени или температурой выше +80 C

Примеры использования

• Переход с горизонтальной трассы на вертикальную шахту в цехе АЭС
• Разводка силовых кабелей от главного лотка к распределительному щиту
• Обход препятствий (колонны, трубопроводы) в технологических помещениях
• Монтаж кабельных систем на судостроительных предприятиях и железнодорожных депо

Практические советы

• Перед установкой проверьте внутренние размеры лотков - они должны точно соответствовать 110 мм по высоте
• При использовании на открытом воздухе дополнительно обработайте стыки герметиком класса IP65+
• Не используйте этот элемент вместо углового поворота - для поворотов нужны специальные уголки
• Запомните артикул 7002688 - он однозначно идентифицирует именно эту модель T-соединения от OBO BETTERMANN среди аналогов
