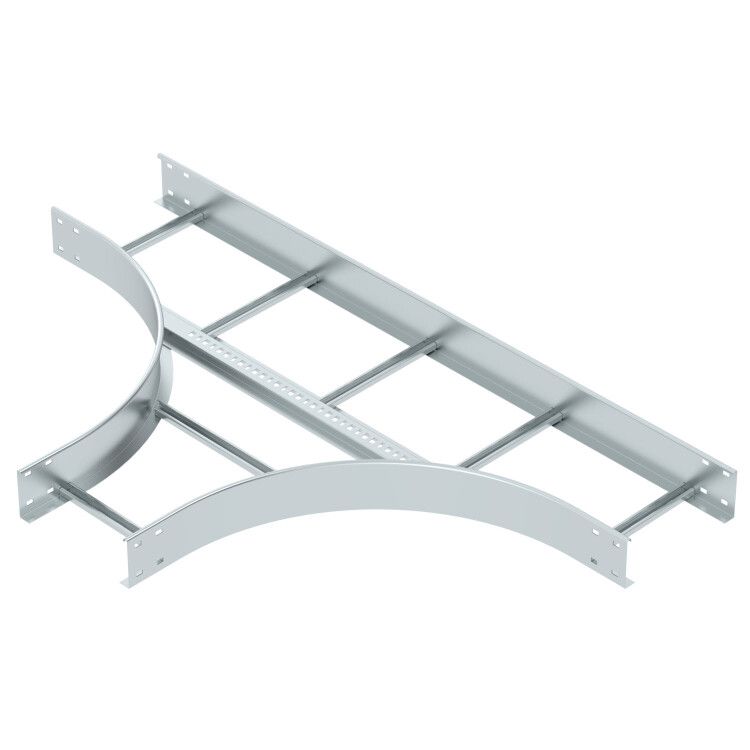

Секция Т-образная лестничного лотка 110х300мм R=500мм OBO 6219384 Bettermann LT 1130 R5 FS

Т-образная секция лестничного лотка 110х300 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления кабельных трасс на лестничных маршах с сохранением целостности проводки. Артикул lt 1130 r5 fs обеспечивает надежный переход между горизонтальными и вертикальными участками лотка в условиях повышенных механических нагрузок.

Назначение и область применения

Эта секция используется для создания поворотов в системах кабельных лотков на лестницах, где требуется изменить направление трассы под углом 90 градусов. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зданиях, энергообъектах, транспортных терминалах и объектах атомной отрасли. Применяется там, где важна безопасность и долговечность кабельной системы - например, рядом с оборудованием, требующим постоянного доступа к проводкам.

Технические характеристики

• Габариты: ширина 300 мм, высота 110 мм, внутренний радиус изгиба 500 мм
• Материал: оцинкованная сталь - защищает от коррозии в агрессивных средах
• Покрытие: цинк - равномерное антикоррозийное покрытие по всей поверхности
• Конструкция: симметричное распределение нагрузки - снижает риск деформации при заполнении кабелями
• Профиль: беззубцовый и плоский - исключает повреждение изоляции кабелей при прокладке
• Исполнение: без соединительного разъема - требует внешнего крепления к другим элементам лотка
• Реестр РФ: №1367\9\2023 - соответствует требованиям промышленной безопасности
• Лицензия Росатома: ЦО-12-101-13253 - допущена к применению на объектах атомной энергетики

Совместимость и монтаж

Т-образная секция лестничного лотка 110х300 мм R=500 мм совместима с другими компонентами лотковой системы OBO BETTERMANN того же типа и размера. Для установки необходимо использовать болтовые крепления или сварку к смежным прямым участкам лотка. Учитывайте посадочные размеры - внутренняя ширина 300 мм должна точно соответствовать ширине основного лотка. Монтаж выполняется после сборки прямых участков; секцию нельзя использовать как самостоятельный элемент без подключения к другим частям системы.

Безопасность и стандарты

Изделие сертифицировано в соответствии с реестром промышленной продукции РФ (№1367\9\2023) и имеет лицензию Росатома, что позволяет применять его на ядерных объектах. Оцинкованная сталь обеспечивает соответствие нормам по электро- и пожарной безопасности в помещениях с повышенной влажностью и химической активностью. Беззубцовый профиль предотвращает повреждение кабелей при протяжке, снижая риск аварий.

Преимущества

• Устойчивость к коррозии благодаря сплошному цинковому покрытию - увеличивает срок службы до 25 лет в закрытых помещениях
• Симметричная конструкция равномерно распределяет вес кабелей - минимизирует прогиб и деформацию
• Плоский профиль без острых кромок - безопасен для персонала и не травмирует изоляцию кабелей
• Поддержка работы на объектах Росатома - гарантирует соответствие жестким требованиям безопасности

Ограничения применения

• Не предназначен для открытого монтажа под воздействием прямых осадков - требует защиты от воды и атмосферных факторов
• Не работает как самостоятельная опора - обязательно нуждается в фиксации к жестким несущим конструкциям
• Не рекомендован для использования в местах с частыми вибрациями выше 10 Гц без дополнительного демпфирования
• Отсутствие соединительного разъема требует дополнительных деталей (болты, скобы) для герметичного соединения

Примеры использования

• Переход кабельной трассы с первого этажа на второй через лестничную клетку в административном здании
• Обводка кабелей вокруг лестничного пролета на АЭС или исследовательском реакторе
• Прокладка сигнальных линий управления в производственных цехах с многоуровневыми технологическими линиями
• Формирование вертикального канала для питания оборудования в многоквартирных домах с автоматизированными системами

Практические советы

• При выборе проверьте совпадение ширины (300 мм) и высоты (110 мм) с другими элементами системы - даже небольшая разница вызывает перекос
• Используйте только болты класса прочности 8.8 и выше для крепления - меньшие показатели не выдерживают нагрузки при заполнении лотка
• Заполняйте лоток не более чем на 60% объема - это сохраняет теплоотдачу и удобство обслуживания
• Проверяйте наличие лицензии Росатома перед монтажом на объектах ядерной отрасли - документ должен быть актуальным и приложен к проекту
• При необходимости замены - используйте оригинальные комплектующие OBO BETTERMANN, чтобы сохранить целостность системы и ее сертификаты
