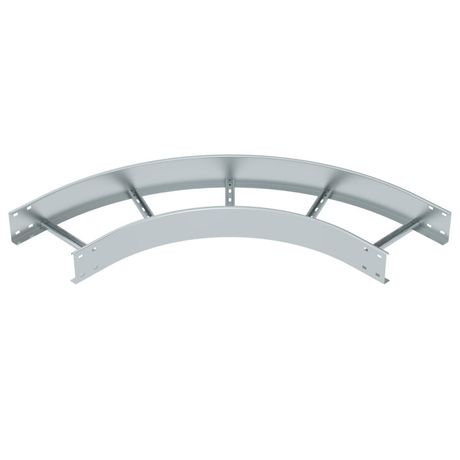

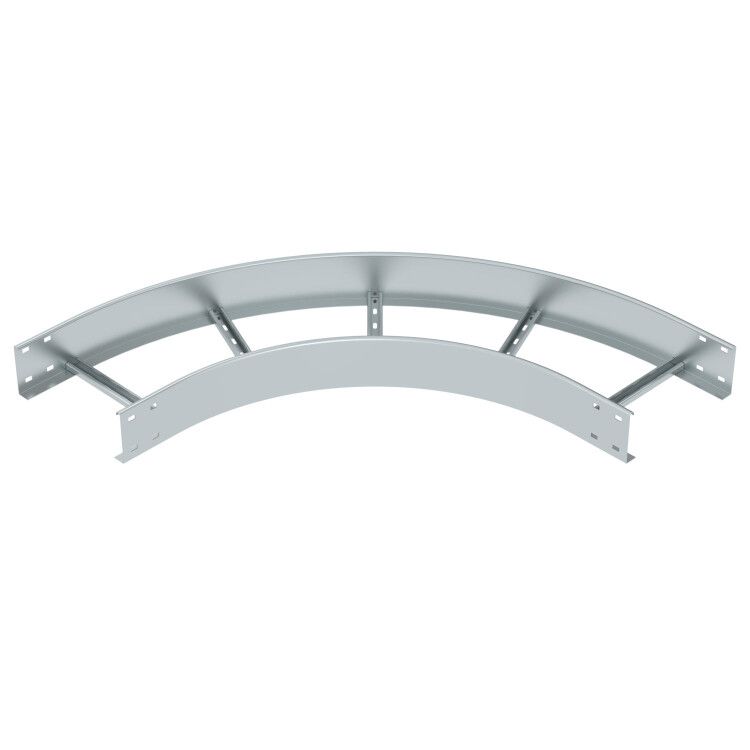

Угловая секция 90° лестничного лотка 110х300 мм R=500 (LB 90 1130 R5 FS) | 6217684 OBO Bettermann

Секция угловая 90 градусов лестничного лотка 110х300 мм R=500 мм от OBO BETTERMANN предназначена для плавного изменения направления кабельных трасс на 90° в системах лестничных лотков с высотой бортов 110 мм. Артикул lb 90 1130 r5 fs обеспечивает надёжную прокладку кабелей в условиях повышенных нагрузок и требований к безопасности, включая объекты атомной энергетики.

Назначение и область применения

Секция угловая 90 градусов лестничного лотка 110х300 мм R=500 мм используется для создания поворотов в кабельных трассах, где требуется сохранить минимальный радиус изгиба и равномерное распределение нагрузки на кабели. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных зонах, цехах, подстанциях, тоннелях и на объектах с жёсткими требованиями к защите — например, на АЭС, согласно лицензии Росатома.

Технические характеристики

• Угол поворота: 90° — позволяет выполнить правый или левый поворот без дополнительных элементов
• Внутренний радиус: 500 мм — гарантирует безопасный изгиб кабелей, исключающий перегибы и повреждение изоляции
• Ширина: 300 мм — соответствует стандартным лоткам этого размера
• Высота бортов: 110 мм — совместима с лотками такого же исполнения
• Материал: оцинкованная сталь — устойчивость к коррозии, долгий срок службы в агрессивных средах
• Покрытие: цинк — однородное, без напыления, соответствует ГОСТ 14918
• Тип профиля: беззубцовый, плоский — предотвращает механические повреждения кабелей при протяжке
• Исполнение изгиба: плавный — снижает трение и риск заклинивания кабелей
• Исполнение: без соединительного разъёма — требует фиксации болтами к смежным участкам лотка
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 — допущена к применению на ядерных объектах
• Реестр промышленной продукции РФ: 1367\9\2023 — сертифицирована в рамках ЕАЭС

Совместимость и монтаж

Секция угловая 90 градусов лестничного лотка 110х300 мм R=500 мм совместима с любыми лестничными лотками OBO BETTERMANN шириной 300 мм и высотой 110 мм. Монтаж выполняется с помощью болтовых соединений к прямым участкам лотка. Учитывайте посадочные отверстия — они расположены по кромкам бортов и рассчитаны под стандартные болты M8–M10. Для герметичности и прочности рекомендуется использовать комплекты крепежа от того же производителя. Отсутствие соединительного разъёма требует точной выверки положения перед затяжкой.

Безопасность и стандарты

Секция угловая 90 градусов лестничного лотка 110х300 мм R=500 мм соответствует требованиям безопасности для промышленных кабельных систем. Лицензия Росатома подтверждает соответствие нормам НРБ-99/2009 и ПУЭ для работы на объектах с повышенной опасностью. Материал — оцинкованная сталь — обеспечивает электрическую проводимость и возможность заземления всей системы через металлическую связь между элементами.

Преимущества

• Плавный изгиб с радиусом 500 мм минимизирует усилия при протяжке кабелей
• Беззубцовый профиль исключает повреждение оболочки кабелей даже при частых перемещениях
• Оцинкованная сталь устойчива к влаге, химическим воздействиям и температурным колебаниям
• Поддержка лицензии Росатома даёт право применения на стратегически важных объектах
• Геометрия соответствует стандартам OBO BETTERMANN — гарантированная совместимость с другими элементами системы

Ограничения применения

• Не предназначен для вертикальных поворотов — только для горизонтальных трасс
• Требует наличия прямых участков до и после поворота для свободной протяжки кабелей
• Не имеет встроенной защиты от попадания воды или пыли — для открытых площадок необходимо использование крышек и уплотнителей
• Не совместим с лотками других производителей, имеющими отличную геометрию крепления или профиля
• Запрещено использовать при температурах ниже -40°C без проверки хрупкости покрытия

Примеры использования

• Переход кабельной трассы вокруг колонны в цехе АЭС
• Поворот лотка в подвале тепловой станции, где необходима компактная маршрутизация
• Обход оборудования на конвейере в пищевой промышленности с высокой влажностью
• Прокладка кабелей в тоннеле метрополитена с ограниченным пространством

Практические советы

• Перед установкой проверьте, что внутренний радиус 500 мм достаточен для максимального диаметра используемых кабелей — особенно многожильных и с плотной оплеткой
• Фиксируйте секцию сразу после выравнивания — смещение при затяжке болтов может вызвать деформацию
• Для длинных трасс с несколькими поворотами используйте одинаковые радиусы — это упрощает обслуживание и замену
• При работе в помещениях с агрессивной средой (например, химзаводы) дополнительно нанесите антикоррозийный состав на места реза или сверления
• Сохраняйте документы с лицензией Росатома — они обязательны при проведении аудита на контролируемых объектах
