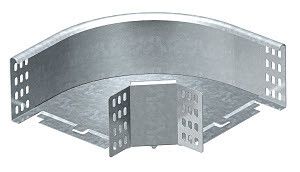

Угловая секция 90° 110x300 (RB 90 130 FS) | 7001932 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 110x300 мм от OBO BETTERMANN (артикул rb 90 130 fs) предназначена для изменения направления трассы кабельных систем на 90°, сохраняя целостность и доступность проводов. Подходит для монтажа в промышленных объектах, где требуется надежная и долговечная кабельная инфраструктура.

Назначение и область применения

Эта угловая секция используется для соединения прямых участков кабельных лотков под прямым углом. Она обеспечивает плавный переход кабелей между горизонтальными и вертикальными участками трассы. Применяется в системах распределения электроэнергии и управления сигналами на заводах, в энергообъектах, транспортных узлах и других местах с жесткими требованиями к безопасности и долговечности.

Технические характеристики

• Угол поворота: 90°
• Высота боковой стенки: 110 мм
• Ширина лотка: 300 мм
• Внутренний радиус изгиба: 50 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Толщина материала: 1 мм
• Материал: оцинкованная сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Исполнение изгиба: плавный, без острых кромок - снижает риск повреждения изоляции кабелей
• Перфорация в основании: да - обеспечивает возможность заземления и фиксации болтами через нижнюю плоскость
• Тип согласно документации: RB 90 130 FS

Совместимость и монтаж

Угловая секция совместима с любыми кабельными лотками того же типа и высоты - 110 мм. Монтируется с помощью болтов или заклепок через перфорацию в основании. Для герметичности и прочности рекомендуется использовать комплектующие от одного производителя. Установка возможна как в горизонтальной, так и в вертикальной плоскости. Не требует специальных инструментов - достаточно стандартного набора для сборки металлических конструкций.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Обладает лицензией Росатома (ЦО-12-101-13253 от 12.04.2023) - допущена к применению на ядерных и других объектах повышенной опасности
• Соответствует нормам по механической прочности и электробезопасности для промышленных кабельных систем

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет даже во влажных и химически активных средах
• Плавный изгиб минимизирует нагрузки на кабели, предотвращая их перегиб и повреждение
• Перфорированное основание упрощает заземление всей системы и ускоряет монтаж
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии OBO BETTERMANN

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя оцинковка устойчива к влаге, она не заменяет IP-защиту
• Подходит только для лотков высотой 110 мм; несовместима с моделями другой высоты (например, 80 мм или 150 мм)
• Не рассчитана на механические удары или динамические нагрузки сверх нормы - не применяется в качестве несущего элемента конструкции

Примеры использования

• Смена направления трассы в цехе с конвейерной линией - переход от горизонтального лотка к вертикальному выводу к оборудованию
• Прокладка кабелей в подземных каналах с поворотом на 90° к шахте обслуживания
• Системы автоматизации на АЭС и тепловых станциях - где требуется соответствие лицензии Росатома
• Зона распределения питания в серверных помещениях с плотной укладкой кабелей

Практические советы

• При заказе проверьте, что все лотки в вашей системе имеют одинаковую высоту - 110 мм. Несоответствие вызовет щели и потерю защиты
• Используйте только болты с гроверами или самоблокирующимися гайками - вибрации на производстве могут ослабить крепления
• При необходимости заземления - подключите медную перемычку к перфорированным отверстиям, чтобы обеспечить непрерывность контура
• Не используйте эту секцию как опору для тяжелых кабельных bundles - ее задача - изменение направления, а не несущая функция
• Артикул rb 90 130 fs и бренд OBO BETTERMANN указывают на сертифицированное качество - избегайте аналогов без соответствующих документов
