Угловая секция 90° 110x300 (RB 90 130 FT) | 7127320 OBO Bettermann

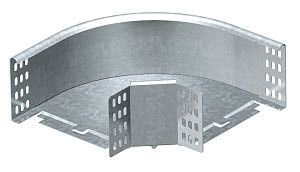

Угловая секция 90 градусов 110x300 мм горячий цинк от OBO BETTERMANN (артикул rb 90 130 ft) предназначена для изменения направления кабельного лотка на 90° при монтаже трасс с высотой бортов 110 мм. Изготовлена из оцинкованной стали с покрытием методом горячего цинкования, обеспечивает долговечную защиту от коррозии и совместима с системами OBO Bettermann.

Назначение и область применения

Угловая секция 90 градусов 110x300 мм горячий цинk используется для создания поворотов в кабельных трассах, где необходимо изменить направление лотка под прямым углом. Подходит для установки в промышленных объектах, энергообъектах, на заводах и в инфраструктурных проектах, где применяются кабельные лотки с высотой борта 110 мм. Соответствует требованиям лицензии Росатома и внесён в Реестр промышленной продукции РФ.

Технические характеристики

• Угол поворота: 90°
• Высота борта: 110 мм
• Ширина: 300 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - устойчиво к механическим повреждениям и коррозии
• Исполнение изгиба: жесткий - сохраняет форму без деформаций при нагрузках
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия
• В комплекте: соединительный элемент - обеспечивает герметичное и прочное соединение с другими элементами лотка
• Тип по классификации OBO: RB 90 130 FT

Совместимость и монтаж

Угловая секция 90 градусов 110x300 мм горячий цинк совместима с кабельными лотками OBO Bettermann серии F, T и аналогичными моделями с высотой борта 110 мм. Для монтажа требуется использовать стандартные соединительные элементы, входящие в комплект. Перфорированное основание позволяет закрепить секцию на опорах или потолке с помощью болтов M8–M10. Установка выполняется без сварки - достаточно затянуть болты до плотного контакта. Не рекомендуется применять силовые инструменты для принудительного соединения - это может повредить цинковое покрытие.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включена в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем
• Цинковое покрытие соответствует DIN EN ISO 1461 - толщина слоя защищает от коррозии даже в агрессивных средах

Преимущества

• Горячее цинкование гарантирует срок службы более 25 лет в условиях повышенной влажности и химической активности
• Жесткий изгиб предотвращает провисание и деформацию при заполнении лотка кабелями
• Встроенный соединительный элемент исключает необходимость докупать дополнительные детали
• Перфорация ускоряет монтаж и снижает риск смещения при вибрациях
• Совместимость с сертифицированными продуктами OBO Bettermann обеспечивает целостность системы

Ограничения применения

• Не предназначен для использования в качестве несущей конструкции - не выдерживает вес оборудования
• Не допускается применение в местах с постоянным воздействием открытого пламени или температур выше +80 C
• Не совместим с лотками другой высоты борта (например, 80 мм или 150 мм)
• Запрещено использование без соединительных элементов - это нарушает герметичность и электрическую связь

Примеры использования

• Поворот кабельной трассы в распределительном щите между этажами
• Смена направления лотка вокруг колонн в производственных зонах
• Обход препятствий в технологических помещениях АЭС и тепловых станций
• Монтаж в подземных канализационных коллекторах с высокой влажностью

Практические советы

• Проверьте перед монтажом, что высота борта вашего лотка точно 110 мм - отклонение даже 5 мм нарушает соединение
• При использовании в вибрирующих зонах (станки, насосы) дополнительно затяните болты после первых 24 часов работы
• Не используйте металлические шлифовальные круги для обработки кромок - повреждается цинковый слой
• При необходимости удлинения трассы - комбинируйте эту секцию с прямыми участками того же типа и покрытия
• Артикул rb 90 130 ft всегда указывается в спецификациях проектов - сохраняйте его при заказе запчастей
