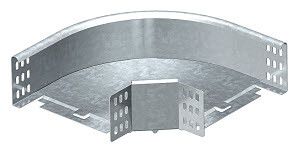

Угловая секция 90° 85x300 (RB 90 830 FS) | 7001800 OBO Bettermann

Угловая секция для кабельного лотка 90 градусов 300х85 мм от OBO BETTERMANN - элемент системы кабельной трассы, обеспечивающий поворот на 90° между горизонтальными участками лотков с высотой стенки 85 мм. Артикул RB 90 830 FS (7001800) предназначен для надежной прокладки кабелей в промышленных условиях, где требуется жесткая фиксация и устойчивость к механическим нагрузкам.

Назначение и область применения

Эта угловая секция используется для изменения направления кабельной трассы под прямым углом. Подходит для установки в системах с лотками той же высоты - 85 мм. Применяется там, где необходимо сохранить целостность трассы без перехода на другие типы креплений или адаптеров. Часто встречается в цехах, энергообъектах, АЭС и других объектах с повышенными требованиями к безопасности и долговечности.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий перегиб трассы без дополнительных компонентов
• Ширина: 300 мм - соответствует стандартным размерам лотков для распределения кабелей
• Высота стенки: 85 мм - совместима с лотками этой высоты
• Материал: оцинкованная сталь - защищает от коррозии и выдерживает агрессивную среду
• Покрытие: горячее цинкование - более прочное и долговечное, чем электрохимическое
• Толщина материала: 1 мм - достаточна для жесткости при нагрузках, но не увеличивает вес
• Внутренний радиус: 50 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Перфорация: да - есть отверстия для крепления болтами или заклепками
• Исполнение: без соединительного разъема - требует самостоятельного крепления к основному лотку
• Тип: RB 90 830 FS - внутренняя классификация производителя

Совместимость и монтаж

Секция совместима исключительно с кабельными лотками высотой 85 мм, произведенными по аналогичным стандартам. Для монтажа потребуется предварительно подготовить места крепления через перфорацию. Устанавливается на уровне основного лотка с помощью самонарезающих болтов, заклепок или шпилек. Не требует специальных инструментов - достаточно обычного набора слесаря. Соединение выполняется вручную, без сварки или клея. Обязательно проверьте соответствие шага отверстий на основном лотке и угловой секции перед сборкой.

Безопасность и стандарты

• Обладает лицензией Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных объектах
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - соответствует требованиям законодательства РФ
• Произведена по технологиям OBO BETTERMANN - компания следует европейским стандартам EN 61537 и DIN 41494

Преимущества

• Жесткий изгиб обеспечивает точную геометрию трассы без провисания
• Горячеоцинкованное покрытие гарантирует срок службы до 30 лет даже во влажных и химически активных средах
• Перфорированная конструкция упрощает быстрый и надежный монтаж
• Не требует дополнительных деталей - работает напрямую с существующими лотками
• Подтверждённая сертификация позволяет использовать на объектах с особыми требованиями к безопасности

Ограничения применения

• Не подходит для лотков другой высоты - 85 мм является обязательным условием совместимости
• Отсутствие встроенного соединительного механизма требует дополнительных крепежных элементов
• Не предназначена для вертикальных поворотов - только для горизонтальной плоскости
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или температур выше +80C

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Трассировка контрольных сигналов на АЭС и тепловых электростанциях
• Системы автоматизации на конвейерах с изменением направления движения
• Кабельные каналы в подземных тоннелях и насосных станциях

Практические советы

• Перед установкой проверьте, что внутренний радиус 50 мм не препятствует прохождению кабелей с минимальным допустимым радиусом изгиба
• Используйте пластиковые или резиновые вставки в зоне изгиба, чтобы защитить чувствительные кабели от abrasion
• При группировке нескольких секций соблюдайте равномерность крепления - не допускайте перекосов
• Для объектов с высокой влажностью дополнительно смажьте точки крепления антикоррозийной смазкой
• Артикул RB 90 830 FS (7001800) - единственный вариант в линейке OBO BETTERMANN с такими параметрами; замены не существует
