Угловая секция 90° 85x300 (RB 90 830 FT) | 7126301 OBO Bettermann

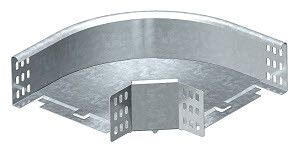

Секция угловая 90 градусов 85x300 мм горячий цинк от OBO BETTERMANN - это жестко согнутый элемент для изменения направления кабельного лотка на 90°, совместимый с лотками высотой 85 мм. Артикул rb 90 830 ft обеспечивает надежное соединение в системах с оцинкованной сталью, особенно там, где важна долговечность и соответствие требованиям Росатома.

Назначение и область применения

Секция угловая 90 градусов 85x300 мм горячий цинk используется для формирования поворотов в кабельных трассах, когда необходимо изменить направление лотка под прямым углом. Применяется в системах с кабельными лотками той же высоты - 85 мм. Подходит для промышленных объектов: электростанций, заводов, подстанций, тоннелей, где требуется защищенная и долговечная прокладка силовых и управляющих кабелей.

Технические характеристики

• Угол поворота: 90° - точный прямой угол для бесшовного перехода между участками лотка
• Высота: 85 мм - соответствует стандартным лоткам с такой боковой стенкой
• Ширина: 300 мм - определяет внутреннюю ширину канала для прокладки кабелей
• Внутренний радиус изгиба: 50 мм - позволяет сохранять целостность кабелей при прокладке, исключает перегибы
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках
• Покрытие: горячий цинк - антикоррозийная защита, устойчивая к агрессивным средам
• Материал: сталь оцинкованная - прочная, не требует дополнительной защиты
• Исполнение изгиба: жесткий - одноразовая форма, не подлежит корректировке после производства
• Перфорация в основании: да - возможность фиксации саморезами или болтами через отверстия
• Соединительный элемент: входит в комплект - обеспечивает герметичное и механически прочное соединение с другими секциями

Совместимость и монтаж

Секция угловая 90 градусов 85x300 мм горячий цинк совместима только с кабельными лотками OBO BETTERMANN серии, имеющими высоту боковой стенки 85 мм. Соединяется напрямую с прямыми участками и другими угловыми элементами того же типа. Монтаж выполняется с использованием входящего в комплект соединительного элемента - он фиксируется болтами или заклепками. Перфорированное основание позволяет крепить секцию к стене, полу или потолку с помощью анкеров или шпилек. Установка возможна как внутри помещений, так и на открытых площадках.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и других объектах повышенной опасности
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждено соответствие требованиям законодательства России
• Покрытие горячим цинком соответствует ГОСТ 14918 - устойчиво к электрохимической коррозии

Преимущества

• Жесткая форма гарантирует точность угла и предотвращает деформацию при сборке
• Горячее цинкование увеличивает срок службы до 25+ лет даже во влажной и агрессивной среде
• Перфорация упрощает установку и снижает время монтажа
• Встроенный соединительный элемент исключает необходимость докупать дополнительные детали
• Соответствие лицензии Росатома расширяет возможности применения на стратегических объектах

Ограничения применения

• Не подходит для лотков другой высоты - например, 60 мм или 100 мм
• Жесткий изгиб нельзя модифицировать - нельзя гнуть вручную или подгонять под другие углы
• Не предназначен для использования в условиях постоянного погружения в воду - хотя цинк защищает от влаги, длительное воздействие воды требует дополнительной защиты
• Не рекомендуется использовать в зонах с частыми ударными нагрузками без внешней защиты

Примеры использования

• Смена направления трассы в подземном кабельном канале на тепловой станции
• Поворот лотка вокруг колонны в производственном корпусе
• Формирование вертикального перехода от пола к стене в распределительном щите
• Обход препятствий в технологическом коридоре АЭС или НИИ

Практические советы

• Перед монтажом проверьте, что все смежные лотки имеют точно 85 мм высоты - даже +-2 мм может вызвать плохое соединение
• Используйте только оригинальные соединители от OBO BETTERMANN - сторонние детали могут нарушить герметичность и прочность
• При креплении через перфорацию используйте антивибрационные прокладки, если лоток расположен рядом с оборудованием с вибрацией
• На открытом воздухе дополнительно контролируйте состояние покрытия каждые 2–3 года - при наличии белого налета (цвета цинка) замены не требуется, но при появлении рыжих пятен - протестируйте на коррозию
• Артикул rb 90 830 ft и серия OBO BETTERMANN обеспечивают совместимость с каталогом системы - всегда сверяйтесь с официальной документацией при масштабных проектах
