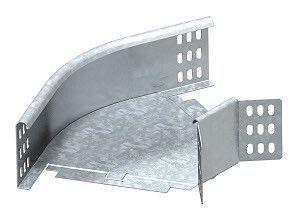

Угловая секция 45° 85x300 (RB 45 830 FT) | 7067313 OBO Bettermann

Секция угловая 45 градусов 85x300 мм горячий цинк от OBO BETTERMANN - это компонент для сборки кабельных трасс с поворотом на 45°, совместимый с лотками высотой 85 мм. Артикул RB 45 830 FT обеспечивает надёжное соединение в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Секция угловая 45 градусов 85x300 мм горячий цинk предназначена для изменения направления кабельной трассы под углом 45°. Применяется в системах прокладки силовых и слаботочных кабелей там, где требуется плавный поворот без резких изгибов. Подходит для установки в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ, особенно там, где важна долговечность и устойчивость к коррозии.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для снижения механического напряжения на кабелях при прокладке
• Высота: 85 мм - точно соответствует стандартным кабельным лоткам этой высоты
• Ширина: 300 мм - позволяет прокладывать значительную группу кабелей без перегрузки
• Внутренний радиус: 50 мм - обеспечивает безопасный изгиб кабелей, исключает повреждение изоляции
• Толщина материала: 1 мм - достаточна для жёсткости и устойчивости к нагрузкам
• Материал: сталь оцинкованная - защищена от коррозии
• Покрытие: горячий цинк - более прочное и долговечное, чем электрооцинкование
• Исполнение изгиба: жесткий изгиб - сохраняет форму при монтаже и эксплуатации
• Перфорация в основании: да - позволяет фиксировать секцию болтами или заклепками через отверстия
• Входит соединительный элемент - не требует дополнительных деталей для стыковки с другими участками трассы

Совместимость и монтаж

Секция угловая 45 градусов 85x300 мм горячий цинк совместима со всеми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту бортов 85 мм. Монтаж выполняется путём прямого соединения с прямыми участками трассы - соединительный элемент уже встроен, что исключает необходимость в дополнительных крепёжных деталях. Для фиксации используйте саморезы или заклёпки через перфорацию в основании. Установка возможна как на вертикальные, так и на горизонтальные поверхности.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на ядерных и радиационно опасных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства России
• Соответствует ГОСТ Р 50571.5.52 и IEC 61537 - нормам для кабельных систем в промышленных зонах

Преимущества

• Горячее цинкование гарантирует срок службы до 30 лет даже в агрессивных средах
• Жёсткий изгиб предотвращает деформацию при транспортировке и монтаже
• Встроенный соединительный элемент ускоряет сборку и снижает риск ошибок
• Перфорированное основание упрощает крепление к любому типу поверхности
• Соответствие лицензии Росатома расширяет возможности применения на специализированных объектах

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, длительное воздействие воды может снизить срок службы
• Не рекомендуется применять с лотками другой высоты (например, 60 мм или 100 мм) - не будет герметичного и прочного соединения
• Не является несущим элементом - не выдерживает вес оборудования, только кабели и провода
• Не используется в качестве переходника между разными типами кабельных систем (например, лоток ↔ труба)

Примеры использования

• Прокладка кабелей в цехах с ограниченным пространством - поворот трассы вокруг колонн или оборудования
• Обход препятствий на технологических линиях - конвейеры, насосы, реакторы
• Электроустановки на тепловых и атомных станциях - где требуется сертифицированное решение
• Подземные кабельные каналы с высокой влажностью - благодаря защите от коррозии

Практические советы

• Проверьте перед монтажом, чтобы все смежные участки лотка имели одинаковую высоту - 85 мм, иначе соединение будет неплотным
• При использовании в местах с вибрацией дополнительно затяните крепления - перфорация позволяет использовать контргайки
• Не применяйте сварку для крепления - она нарушает антикоррозийное покрытие; используйте только механические методы
• При необходимости удлинения трассы - комбинируйте эту секцию с прямыми участками и другими углами, соблюдая минимальный радиус изгиба 50 мм
• Артикул RB 45 830 FT легко заменяем - он стандартизован и доступен в большинстве спецмагазинов
