Угловая секция 45° 85x300 (RB 45 830 FS) | 7000510 OBO Bettermann

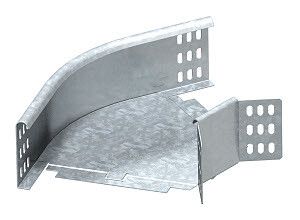

Угловая секция 45 градусов 85x300 мм от OBO BETTERMANN (артикул rb 45 830 fs) предназначена для изменения направления кабельного лотка на 45° при прокладке трасс в условиях ограниченного пространства. Продукт совместим с лотками высотой 85 мм и обеспечивает надежную передачу кабелей через повороты без перегибов.

Назначение и область применения

Угловая секция 45 градусов 85x300 мм используется для формирования поворотов в системах кабельных лотков при прокладке силовых, управляющих и слаботочных кабелей. Подходит для установки в промышленных объектах, энергообъектах, цехах, тоннелях и других местах, где требуется изменить направление трассы под углом 45° без применения нескольких прямых участков.

Секция совместима с кабельными лотками, имеющими высоту боковой стенки 85 мм, и применяется в системах, соответствующих типу RB 45 830 FS. Учитывая лицензию Росатома, продукт допущен к использованию на объектах атомной энергетики и других критически важных инфраструктурных объектах.

Технические характеристики

• Угол поворота: 45° - оптимальный угол для плавного перехода между горизонтальными участками трассы
• Высота: 85 мм - точно соответствует стандартным лоткам этого размера
• Ширина: 300 мм - позволяет прокладывать значительное количество кабелей в одном повороте
• Внутренний радиус: 50 мм - минимизирует изгиб кабелей, предотвращает повреждение изоляции
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках и монтаже
• Материал: оцинкованная сталь - защищает от коррозии, увеличивает срок службы
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Перфорация: да - позволяет фиксировать секцию болтами или заклепками, упрощает заземление
• Исполнение: без соединительного разъема - требует самостоятельного крепления к смежным элементам

Совместимость и монтаж

Угловая секция 45 градусов 85x300 мм совместима исключительно с кабельными лотками типа RB 45 830 FS и аналогичными моделями OBO BETTERMANN с высотой стенки 85 мм. Для монтажа необходимо:

• Закрепить секцию к прямым участкам лотка с помощью самонарезающих винтов или заклепок через перфорацию
• Обеспечить плотное прилегание кромок, чтобы не образовалось щелей, препятствующих протяжке кабелей
• Не использовать с лотками другой высоты - даже +-5 мм может вызвать перекос и затруднить прокладку
• Учесть, что отсутствие заводского соединительного разъема требует дополнительной фиксации - рекомендуется применять комплекты крепежа OBO

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики
• Включен в Реестр промышленной продукции РФ (№ 1367\9\2023) - разрешён к применению на государственных и стратегических объектах
• Материал соответствует нормам по коррозионной стойкости для сред с повышенной влажностью

Преимущества

• Плавный внутренний радиус 50 мм снижает риск повреждения кабелей при протяжке
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Перфорированная поверхность упрощает заземление всей системы и фиксацию к конструкциям
• Стандартные размеры обеспечивают взаимозаменяемость с другими элементами серии RB 45 830 FS
• Поддержка сертифицирована Росатомом - снижает риски отказа при проверках

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс
• Не совместим с лотками высотой менее или более 85 мм - возможен перекос и потеря герметичности
• Отсутствие заводских замков требует ручной фиксации - не подходит для быстрого сбора без инструментов
• Не рекомендуется для внешней установки без защиты от осадков - хотя материал оцинкован, длительное воздействие воды может привести к выцветанию покрытия

Примеры использования

• Прокладка кабелей в цехах металлургического производства - поворот вокруг оборудования
• Системы управления на АЭС - согласованная трассировка с учетом требований Росатома
• Кабельные каналы в тоннелях метро - экономия места при проходе через колонны
• Автомобильные сборочные линии - организация маршрута для проводов роботов

Практические советы

• Перед монтажом проверьте, что все прямые участки имеют одинаковый шаг перфорации - это гарантирует равномерное распределение нагрузки
• При протяжке кабелей используйте маслянистую смазку - особенно важно при большом числе кабелей в одной секции
• Для усиления жесткости можно дополнительно закрепить секцию к несущей конструкции анкерами
• Не забудьте выполнить электрическое соединение между секцией и соседними элементами - перфорация позволяет сделать это легко
• Артикул rb 45 830 fs - сохраняйте его при заказе запчастей; другие модели с похожим названием могут отличаться по размерам
