Угловая секция 45° 85x400 (RB 45 840 FS) | 7000529 OBO Bettermann

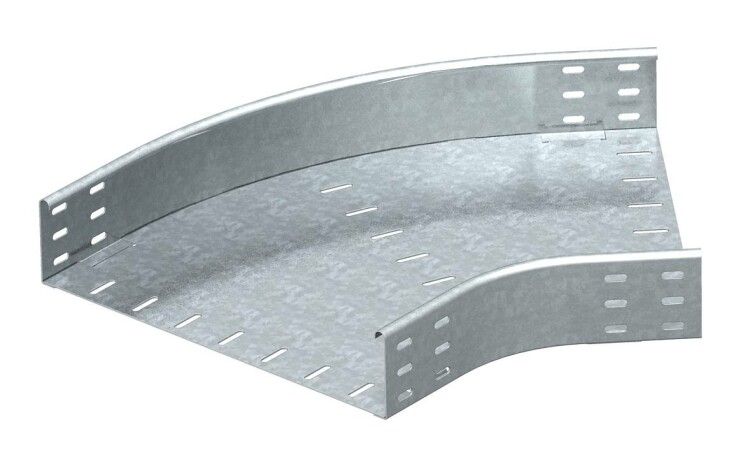

Угловая секция 45 градусов 85x400 мм от OBO BETTERMANN (арт. 7000529 / RB 45 840 FS) предназначена для изменения направления кабельных трасс на 45° в системах кабельных лотков с высотой бортов 85 мм. Изготовлена из оцинкованной стали с перфорацией, обеспечивает надёжный монтаж и совместима с основными сериями лотков OBO.

Назначение и область применения

Угловая секция 45 градусов 85x400 мм используется для формирования поворотов в кабельных трассах между горизонтальными участками кабельных лотков. Применяется там, где требуется изменить направление проводки под углом 45° без использования дополнительных фитингов. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, цехах, энергообъектах, транспорте и инфраструктуре.

Технические характеристики

• Угол поворота: 45°
• Высота борта: 85 мм
• Ширина: 400 мм
• Внутренний радиус изгиба: 150 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк (защита от коррозии)
• Перфорация: да - позволяет закреплять болтами или самонарезающими винтами через отверстия
• Исполнение изгиба: жесткий - форма сохраняется без деформации при сборке
• Исполнение: без соединительного элемента - требует установки на лотки с помощью крепёжа
• Обозначение типа: RB 45 840 FS

Совместимость и монтаж

Угловая секция 45 градусов 85x400 мм совместима с кабельными лотками OBO Bettermann серии, имеющими высоту борта 85 мм. Монтируется путём выравнивания с торцами лотков и фиксации с помощью самонарезающих винтов или болтов через перфорацию. Соединение выполняется напрямую - без переходных планок или специальных зажимов. Учитывайте внутренний радиус 150 мм при проектировании маршрута - он определяет минимальную длину прямых участков перед и после поворота.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ (реестр №1367/9/2023)
• Имеет лицензию Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и других опасных производствах
• Оцинкованное покрытие соответствует ГОСТ 14918 - защищает от коррозии в условиях повышенной влажности и агрессивной среды

Преимущества

• Жесткая форма гарантирует точное соблюдение угла 45° без проседания при нагрузках
• Перфорированная поверхность ускоряет монтаж и исключает необходимость сверления
• Оцинкованная сталь увеличивает срок службы в помещениях с влажностью, химическими испарениями или температурными колебаниями
• Совместимость с широким спектром лотков OBO Bettermann снижает риск ошибок при комплектации системы
• Подтверждённая безопасность по лицензии Росатома расширяет возможности применения на ответственных объектах

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальной плоскости
• Требует наличия лотков с точно такой же высотой борта (85 мм); несовместим с моделями 60 мм, 100 мм и другими
• Без соединительного элемента - необходимо использовать внешние крепёжные детали; нельзя просто “вставить” в лоток
• Не рекомендовано использование в условиях постоянного воздействия открытого огня или экстремально высоких температур (>+100C)

Примеры использования

• Формирование поворота в кабельном канале на технологической линии завода
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых
• Прокладка кабелей в подземных тоннелях с ограниченным пространством
• Системы управления на АЭС и других объектах с особыми требованиями к безопасности

Практические советы

• Проверьте соответствие высоты борта вашего лотка - 85 мм - до заказа. Несоответствие вызовет проблемы с герметичностью и механической прочностью
• При использовании в местах с частым обслуживанием - используйте антикоррозийные смазки на крепёж, чтобы предотвратить заклинивание
• Длина прямого участка перед и после этой секции должна быть минимум 300–400 мм, чтобы избежать перегрузки на изгиб
• Для массового монтажа - закупайте сразу несколько штук: они часто используются парно для создания двухступенчатых поворотов
• Артикулы 7000529 и RB 45 840 FS - это один и тот же продукт; различаются лишь способ указания в каталогах
