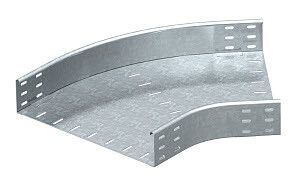

Угловая секция 45° 85x400 (RB 45 840 FT) | 7067402 OBO Bettermann

Секция угловая 45 градусов 85x400 мм горячий цинк от OBO BETTERMANN предназначена для создания поворотов в кабельных трассах с высотой бортов 85 мм. Артикул RB 45 840 FT обеспечивает надёжный переход на угол 45° с сохранением целостности защиты кабелей благодаря оцинкованному покрытию и жёсткому изгибу.

Назначение и область применения

Секция угловая 45 градусов 85x400 мм горячий цинk используется для изменения направления кабельных лотков в системах прокладки проводов и кабелей. Подходит для всех типов лотков с высотой борта 85 мм. Применяется в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных проектах, где требуется прочная и долговечная трасса.

Технические характеристики

• Угол поворота: 45° - позволяет плавно изменить направление трассы без резких перегибов
• Высота: 85 мм - совместима с лотками того же размера
• Ширина: 400 мм - определяет протяжённость участка поворота
• Материал: сталь оцинкованная - обеспечивает механическую прочность
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Толщина материала: 1 мм - достаточна для устойчивости при нагрузках
• Внутренний радиус: 150 мм - минимизирует риск повреждения кабелей при прокладке
• Исполнение изгиба: жесткий изгиб - формируется в заводских условиях, не требует доработки на месте
• Перфорация в основании: да - позволяет фиксировать секцию болтами через отверстия
• Исполнение: без соединительного элемента - монтируется напрямую к лоткам без дополнительных деталей

Совместимость и монтаж

Секция угловая 45 градусов 85x400 мм горячий цинк совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой 85 мм. Монтаж выполняется путём плотного соединения с прямыми участками лотка - зазор между элементами минимальный, что исключает проседание кабелей. Для фиксации используйте болты через перфорацию в основании. Установка возможна как на вертикальных, так и на горизонтальных поверхностях. Не требует сварки или специального оборудования.

Безопасность и стандарты

• Произведено в соответствии с требованиями промышленной безопасности РФ - зарегистрировано в реестре №1367/9/2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущено к применению на ядерных и других объектах повышенной опасности
• Покрытие соответствует ГОСТ 14918 - гарантирует срок службы до 25 лет в условиях повышенной влажности

Преимущества

• Жёсткий изгиб обеспечивает точную геометрию - не деформируется при монтаже
• Горячее цинкование защищает от ржавчины даже при повреждении поверхности
• Перфорированное основание упрощает крепление и снижает время установки
• Отсутствие соединительных элементов делает конструкцию более компактной и герметичной
• Подтверждённая сертификация Росатома расширяет возможности применения

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - требует поддержки смежными лотками
• Не рекомендован для частых температурных колебаний выше +70 C - может происходить потеря адгезии цинкового слоя
• Не подходит для лотков с высотой борта менее или более 85 мм - не обеспечит герметичного соединения
• Запрещено использовать в средах с постоянным воздействием кислот или щелочей - цинк подвержен химической коррозии

Примеры использования

• Прокладка силовых кабелей в цехах с оборудованием, расположенным под углом
• Создание маршрутов для кабелей связи вокруг технологических трубопроводов
• Монтаж в подземных канализационных коллекторах и тоннелях
• Использование на АЭС, ТЭЦ и других объектах, требующих лицензированных решений

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 150 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к перегибам
• При использовании в сырых помещениях дополнительно проверьте качество контакта с другими элементами лотка - не допускайте образования “мостиков” коррозии
• Фиксируйте секцию каждые 60–80 см, особенно при длинных участках - предотвращает прогиб под весом кабелей
• Артикул RB 45 840 FT и артикул 7067402 - это один и тот же продукт; при заказе можно использовать любой из них
• Секция угловая 45 градусов 85x400 мм горячий цинк от OBO BETTERMANN - лучший выбор там, где важны долговечность и соответствие нормам безопасности
