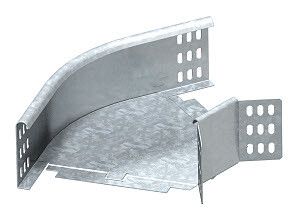

Угловая секция 45° 85x100 (RB 45 810 FS) | 7000472 OBO Bettermann

Угловая секция 45 градусов 85x100 мм от OBO BETTERMANN (артикул RB 45 810 FS) предназначена для изменения направления кабельного пути на 45° в системах кабельных лотков с высотой боковой стенки 85 мм. Продукт изготовлен из оцинкованной стали и подходит для прокладки силовых и слаботочных сетей в промышленных условиях.

Назначение и область применения

Угловая секция 45 градусов 85x100 мм используется для формирования поворотов в трассах кабельных лотков, где требуется изменить направление прокладки кабелей под углом 45°. Подходит для всех типов лотков с высотой боковой стенки 85 мм. Применяется в промышленных объектах: цехах, энергообъектах, транспортных узлах, АЭС и других местах, требующих надежной и стандартизированной системы кабельной прокладки.

Технические характеристики

• Угол поворота: 45°
• Высота: 85 мм
• Ширина: 100 мм
• Внутренний радиус: 50 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках
• Материал: сталь оцинкованная - защищает от коррозии в агрессивных средах
• Покрытие: цинк - соответствует требованиям ГОСТ 14918
• Перфорация: да - позволяет фиксировать секцию болтами или заклепками через отверстия
• Исполнение: без соединительного разъема - требует самостоятельного крепления к основному лотку
• Обозначение типа: RB 45 810 FS - внутренняя классификация OBO Bettermann

Совместимость и монтаж

Угловая секция 45 градусов 85x100 мм совместима исключительно с кабельными лотками OBO Bettermann серии с высотой стенки 85 мм. Для установки необходимо:

• Закрепить секцию к основному лотку с помощью самонарезающих винтов или заклепок через перфорацию
• Не использовать с лотками другой высоты - несоответствие вызывает зазоры и снижает жесткость всей трассы
• При сборке соблюдать равномерную нагрузку на все точки крепления
• Учитывать внутренний радиус 50 мм - минимальный допустимый радиус изгиба для кабелей, чтобы избежать повреждений

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных объектах
• Включен в Реестр промышленной продукции РФ (№ 1367/9/2023)
• Соответствует требованиям безопасности для промышленных электроустановок

Преимущества

• Оцинкованная сталь обеспечивает долгий срок службы даже во влажных и химически активных средах
• Перфорация упрощает быстрое и надежное крепление без дополнительных деталей
• Чётко заданный угол 45° минимизирует потери пространства при проходе через стены и перегородки
• Произведён по технологии OBO Bettermann - гарантирует точность геометрии и взаимозаменяемость с другими элементами серии

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов
• Не совместим с лотками высотой менее или более 85 мм
• Не имеет встроенных соединителей - требует дополнительных крепёжных элементов
• Не рекомендован для внешней установки без защиты от осадков - хотя покрытие цинком устойчиво, длительное воздействие воды может привести к коррозии в местах повреждения покрытия

Примеры использования

• Прокладка кабелей между двумя рядами оборудования под углом 45° в цехе
• Обход колонн и трубопроводов в распределительном щите
• Формирование маршрута кабеля от вертикального шахтного лотка к горизонтальному
• Интеграция в трассу на АЭС согласно лицензии Росатома

Практические советы

• Перед монтажом проверьте соответствие высоты лотка - 85 мм - именно эта величина определяет совместимость
• При использовании в помещениях с повышенной влажностью дополнительно герметизируйте места крепления
• Не используйте этот элемент как переходник между разными сериями лотков - даже небольшое отличие в габаритах нарушает целостность трассы
• Для удобства сборки можно предварительно отметить места сверления на основе перфорации - так вы избежите лишних операций
• Артикул RB 45 810 FS является официальным номером производителя - используйте его при заказе запчастей и замене
