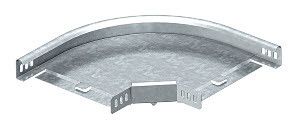

Угловая секция 90° 60x100 (RB 90 610 FS) | 6043216 OBO Bettermann

Угловая секция 90°, высота 60 мм, ширина 100 мм, FS от OBO BETTERMANN - это компонент системы кабельного лотка, предназначенный для изменения направления трассы на 90 градусов при использовании лотков с высотой боковой стенки 60 мм. Артикул RB 90 610 FS обеспечивает надёжное соединение и совместимость с другими элементами серии FS.

Назначение и область применения

Угловая секция 90°, высота 60 мм, ширина 100 мм, FS используется для создания поворотов в кабельных трассах, где необходимо изменить направление прокладки кабелей под прямым углом. Применяется в системах с кабельными лотками той же высоты - 60 мм. Подходит для промышленных объектов: цеха, распределительные пункты, серверные комнаты, конвейеры, станции автоматизации. Особенно эффективна там, где требуется сохранить целостность трассы без дополнительных переходников.

Технические характеристики

• Тип изделия: угловая секция
• Угол поворота: 90°
• Высота: 60 мм
• Ширина: 100 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: оцинкованная сталь
• Покрытие: цинк (защита от коррозии)
• Исполнение изгиба: жесткий - без уступов, равномерный изгиб
• Перфорация в основании: да - позволяет фиксировать секцию кронштейнами или крепить к поверхности болтами
• В комплекте: соединительный элемент - не требует дополнительных деталей для сборки с лотком
• Обозначение по каталогу: RB 90 610 FS

Совместимость и монтаж

Угловая секция 90°, высота 60 мм, ширина 100 мм, FS совместима исключительно с кабельными лотками серии FS высотой 60 мм. Соединение происходит напрямую через встроенный соединительный элемент - достаточно вставить лоток в угол и зафиксировать саморезами или заклепками. Перфорированное основание позволяет крепить секцию к стене, потолку или опорной раме. Монтаж выполняется без инструментов для соединения, но требует точного выравнивания перед затяжкой крепежа. Не совместима с лотками других серий (например, BB, MB) или с высотой стенки 80 мм и более.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности России: имеет запись в Реестре промышленной продукции №1367/9/2023 и лицензию Росатома ЦО-12-101-13253 от 12.04.2023. Это подтверждает соответствие нормам для использования на объектах с повышенными требованиями к надёжности. Материал - оцинкованная сталь - обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Преимущества

• Жесткий изгиб без зазоров - минимизирует риск перегиба кабелей внутри лотка
• Встроенный соединительный элемент - экономит время монтажа, исключает потерю деталей
• Перфорация в основании - упрощает установку на любые поверхности
• Оцинкованная сталь - устойчивость к коррозии даже в сырых помещениях
• Совместимость с официальной системой FS - гарантия совпадения размеров и механической прочности

Ограничения применения

• Не применяется для лотков с высотой стенки отличной от 60 мм - возможен провис кабеля или неплотное соединение
• Не предназначен для нагрузок выше допустимых для серии FS - не используйте как несущую конструкцию
• Не рекомендуется для открытого монтажа в агрессивных химических средах - цинк защищает от влаги, но не от кислот
• Не заменяет повороты с большим радиусом - внутренний радиус 50 мм не подходит для кабелей с минимальным радиусом изгиба >50 мм

Примеры использования

• Поворот трассы вдоль стены в цеху с кабельными лотками FS 60 мм
• Смена направления на этаже между двумя рядами оборудования
• Подвод питания к станкам, расположенным под прямым углом друг к другу
• Прокладка кабелей в распределительном щите с ограниченным пространством

Практические советы

• Проверьте высоту боковой стенки существующего лотка - она должна точно составлять 60 мм, иначе соединение будет неплотным
• При монтаже на вертикальную поверхность используйте крепёж с шагом не более 400 мм - особенно при длинных участках
• Не перегружайте угол кабелями с жёсткой оболочкой - внутренний радиус 50 мм может вызвать повреждение изоляции
• При необходимости удлинения трассы - комбинируйте эту секцию с прямыми элементами FS, чтобы избежать напряжений
• Артикул RB 90 610 FS - единственный подходящий вариант для системы FS; другие аналоги могут иметь отличающиеся размеры или крепления
