Вертикальный угол 90° внешний 60x300 (RBV 630 F FS) | 7007067 OBO Bettermann

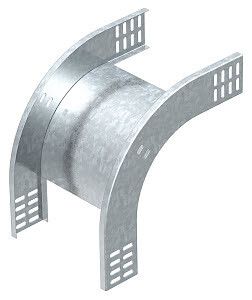

Угол вертикальный внешний 90 градусов 60x300 мм от OBO BETTERMANN (артикулы 7007067 и RBV 630 F FS) предназначен для формирования наружных поворотов в системах кабельных лотков с высотой стенки 60 мм. Изготовлен из оцинкованной стали с перфорацией, обеспечивает надёжную фиксацию и совместим с большинством стандартных лотков.

Назначение и область применения

Этот угол используется для изменения направления кабельного пути на 90° в вертикальной плоскости - например, при переходе с горизонтального участка лотка на вертикальный стояк или при обходе препятствий. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и ЖКХ. Применяется исключительно с лотками, имеющими высоту боковой стенки 60 мм.

Технические характеристики

• Угол изгиба: 90° - жёсткий, без возможности регулировки
• Габариты: ширина 300 мм, высота 60 мм
• Материал: сталь оцинкованная, толщиной 1 мм
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Перфорация: да - отверстия для крепления болтами или заклёпками через каждые 50–80 мм
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Направление изгиба: вертикально ниспадающий - позволяет опускать кабели вниз
• Тип: RBV 630 F FS - соответствует внутренней классификации OBO BETTERMANN

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии RBV, а также с аналогичными изделиями других производителей, если они имеют высоту боковой стенки 60 мм и шаг перфорации, соответствующий 50–80 мм. Монтируется путём выравнивания перфорированных кромок с кромками лотка и фиксации саморезами, болтами или заклёпками. Для герметичности и механической прочности рекомендуется использовать комплектные крепёжные элементы того же производителя. Установка возможна как на предварительно смонтированные лотки, так и во время сборки системы.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на атомных объектах
• Занесён в Реестр промышленной продукции РФ: 1367\9\2023
• Соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем

Преимущества

• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Перфорация упрощает и ускоряет монтаж - не требуется сверление
• Жёсткий изгиб гарантирует точное сохранение угла 90° без деформации при нагрузках
• Подтверждённая лицензия Росатома расширяет зону применения до стратегически важных объектов

Ограничения применения

• Не подходит для лотков с высотой стенки отличной от 60 мм - не будет плотного контакта
• Не имеет встроенных соединителей - требует дополнительного крепёжа
• Не предназначена для частых перемещений или динамических нагрузок - жёсткая конструкция не рассчитана на изгиб после установки
• Не является водо- или пылезащитным элементом - для IP-защиты нужны специальные крышки и уплотнители

Примеры использования

• Обход колонны в машинном зале завода - переход с горизонтального лотка на вертикальный стояк
• Спуск кабелей с потолочного короба к полу в распределительной камере
• Формирование поворота в кабельном канале на АЭС или химическом предприятии
• Сборка многоуровневой трассы в серверной комнате с использованием лотков OBO RBV

Практические советы

• Проверьте перед монтажом, что все лотки, к которым крепится угол, имеют одинаковую высоту стенки - 60 мм
• Используйте крепёж с антикоррозийным покрытием (например, оцинкованные саморезы M4/M5)
• При необходимости герметизации - комбинируйте с крышками и уплотнителями OBO серии RBC
• Не используйте этот угол как несущий элемент - он служит только для изменения направления трассы
• Артикул RBV 630 F FS и 7007067 - это один и тот же продукт; различаются лишь способ указания в каталогах
