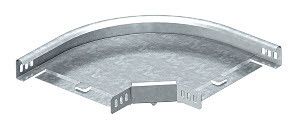

Угловая секция 90° 60x300 (RB 90 630 FT) | 7125305 OBO Bettermann

Секция угловая 90 градусов 60x300 мм горячий цинк от OBO BETTERMANN (артикул rb 90 630 ft) предназначена для изменения направления кабельного лотка на 90° при сохранении высоты бортов 60 мм. Применяется в системах прокладки кабелей в промышленных объектах, где требуется надежная и долговечная конструкция.

Назначение и область применения

Секция угловая 90 градусов 60x300 мм горячий цинk используется для поворота кабельных лотков под прямым углом. Подходит для всех типов лотков с высотой боковой стенки 60 мм. Обеспечивает плавный переход кабелей между горизонтальными участками трассы. Применяется в энергетике, машиностроении, транспорте, на заводах и в других промышленных зонах, где требуются прочные и устойчивые к коррозии решения.

Технические характеристики

• Угол поворота: 90°
• Высота боковой стенки: 60 мм
• Ширина: 300 мм
• Внутренний радиус изгиба: 50 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Конструктивное исполнение: жесткий изгиб - не имеет подвижных элементов, обеспечивает постоянную форму
• Перфорация в основании: да - позволяет фиксировать секцию кронштейнами или крепить к поверхности болтами через отверстия
• Модель: RB 90 630 FT - соответствует внутренней классификации OBO BETTERMANN

Совместимость и монтаж

Секция совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Монтаж выполняется путём прямого соединения с прямыми участками лотка - без необходимости использования дополнительных соединительных элементов. Крепление к опорам осуществляется через перфорацию в основании с помощью болтов или саморезов. Учитывайте, что внутренний радиус 50 мм задаёт минимальный радиус изгиба кабелей внутри - не допускайте прокладки кабелей с меньшим радиусом изгиба, чем указано в их техпаспорте.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на объектах атомной энергетики
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023)
• Покрытие горячим цинком соответствует требованиям ГОСТ 14918 - обеспечивает срок службы более 25 лет в условиях средней агрессивности

Преимущества

• Горячее цинкование гарантирует длительную защиту от ржавчины, даже при повреждении покрытия во время монтажа
• Жесткая конструкция исключает деформацию при нагрузках и вибрациях
• Перфорированное основание упрощает установку и снижает риск смещения при эксплуатации
• Отсутствие соединительных разъёмов - меньше точек отказа, выше герметичность трассы
• Поддержка сертификации Росатома расширяет возможности применения на ответственных объектах

Ограничения применения

• Не предназначен для использования в качестве вертикального перехода - только для горизонтальных поворотов
• Не рекомендуется применять в местах с частыми ударными нагрузками без дополнительной защиты
• Не подходит для лотков с высотой борта отличной от 60 мм - возможны щели и нарушение герметичности
• Не является взрывозащищённым изделием - не применяется в зонах категории В-Iб и выше без согласования

Примеры использования

• Поворот трассы вдоль стены в цехе металлургического производства
• Обход колонны в распределительном пункте АЭС
• Смена направления кабельной трассы на конвейере в пищевой промышленности
• Проход под технологическим оборудованием с изменением плоскости прокладки

Практические советы

• При монтаже проверьте соответствие высоты борта лотка - 60 мм - чтобы избежать зазоров и провисания кабелей
• Используйте болты M6–M8 для крепления через перфорацию; шаг крепления - не более 800 мм
• При прокладке силовых кабелей убедитесь, что их минимальный радиус изгиба не менее 10×диаметра кабеля - внутренний радиус 50 мм подходит для кабелей до ~16 мм
• При использовании в помещениях с повышенной влажностью или химической агрессией - дополнительно контролируйте целостность цинкового слоя после монтажа
• Артикул rb 90 630 ft - единственный вариант этой модели в линейке OBO BETTERMANN; другие номера не являются эквивалентами
