Кабельный листовой лоток перфорированный 60x300x3000 (SKS 630 FT) | 6056679 OBO Bettermann

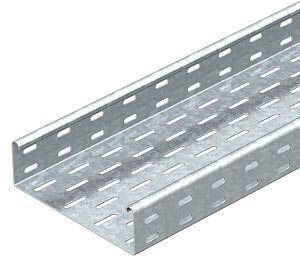

Кабельный лоток листовой перфорированный 60x300x3000 мм, сталь 1.5мм, горячий цинк от OBO BETTERMANN (артикул 6056679, тип SKS 630 FT) предназначен для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Его прочная конструкция и оцинкованное покрытие обеспечивают долговечность даже в сложных промышленных условиях.

Назначение и область применения

Этот кабельный лоток используется для организации трасс кабелей в промышленных зонах, где важна надёжность, доступ к проводам и устойчивость к внешним воздействиям. Подходит для установки на стенах, потолках и опорах внутри помещений и на открытых площадках. Применяется в энергообъектах, заводах, химических производствах, объектах ЖКХ и на прибрежных территориях с низкой солевой нагрузкой. Лоток соответствует требованиям Росатома и допущен к использованию на объектах с особыми условиями эксплуатации.

Технические характеристики

• Размеры: 60×300×3000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Покрытие: горячий цинк, толщина слоя 60–85 мкм по ГОСТ Р 9.307-89
• Полезное сечение: 17 800 мм2 - позволяет размещать значительную массу кабелей
• Нагрузка: до 265 кг/м - рассчитан на плотную укладку кабелей
• Огнестойкость: класс E45–E90 по ГОСТ Р 53316-2009 (зависит от типа кабеля)
• Температурный режим: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет
• Перфорация: боковые стенки и основание - для вентиляции, фиксации и удобства монтажа

Совместимость и монтаж

Лоток не имеет встроенного соединительного элемента - для сборки трасс используются отдельные комплектующие OBO BETTERMANN (например, муфты, переходники, кронштейны). Монтажная перфорация в основании позволяет крепить лоток к стенам, потолкам и несущим конструкциям с помощью болтов, анкеров или крепёжных планок. Перфорированные боковые стенки дают возможность легко фиксировать кабели хомутиками или креплениями без демонтажа лотка. Для соединения нескольких участков рекомендуется использовать однотипные лотки одного производителя - совместимость обеспечивается по стандарту SKS 630 FT.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (для кабельных лотков из стали)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Цинкование выполнено по ГОСТ Р 9.307-89
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367\12\2023)

Преимущества

• Высокая несущая способность за счёт толщины металла 1,5 мм
• Защита от коррозии благодаря горячему цинкованию - срок службы до 30 лет
• Перфорация по всей поверхности упрощает вентиляцию, крепление и обслуживание
• Поддерживает работу при экстремальных температурах - от –70C до +45C
• Устойчив к вибрациям - подходит для установки рядом с оборудованием
• Соответствие нормам Росатома делает его пригодным для ядерных и других ответственных объектов

Ограничения применения

Не предназначен для постоянного погружения в воду или работы в зонах с высокой солевой агрессией (морской воздух, побережья с сильной коррозионной активностью). Не следует применять в местах с частыми химическими выбросами (концентрированные кислоты, щёлочи) - хотя цинк устойчив, длительный контакт с агрессивными веществами снижает срок службы. Также не рекомендуется использовать в качестве несущей конструкции для тяжёлого оборудования - лоток служит исключительно для кабелей.

Примеры использования

• Прокладка силовых кабелей на производственной линии в металлургическом цехе
• Трассировка управления и связи в химической лаборатории
• Кабельные системы в тепловых пунктах и насосных станциях
• Обустройство кабельных путей на объектах Росатома - например, в радиационно безопасных зонах
• Монтаж в холодильных камерах и наружных кабельных каналах при низких температурах

Практические советы

• При проектировании трасс учтите посадочные габариты: ширина 300 мм требует свободного пространства минимум 350 мм между препятствиями
• Для длинных прямых участков используйте компенсационные зоны - при больших перепадах температур возможна деформация
• Фиксируйте лоток через каждые 1,5–2 метра, особенно при большой заполненности кабелями
• При необходимости модификации (резка, сверление) используйте инструменты, не повреждающие цинковый слой - после доработки обработайте кромки антикоррозийным составом
• Проверьте соответствие типоразмера кабелей полезному сечению 17 800 мм2 - переупаковка кабелей может вызвать перегрев
• Артикул 6056679 и тип SKS 630 FT - это один и тот же продукт; при заказе указывайте оба значения для точности
