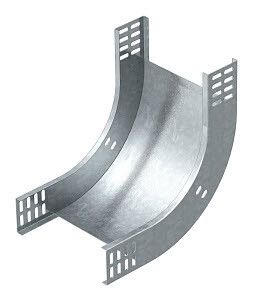

Вертикальный угол 90° внутренний 60x300 (RBV 630 S FT) | 7007018 OBO Bettermann

Угол вертикальный внутренний 90 градусов 60x300 мм от OBO BETTERMANN - это металлический компонент для сборки кабельных трасс, обеспечивающий переход между вертикальными участками лотков с высотой стенки 60 мм. Артикул rbv 630 s ft предназначен для промышленных систем прокладки кабелей, где требуется жесткая фиксация и долговечность.

Назначение и область применения

Этот угол используется для формирования внутренних поворотов на 90° в вертикальных направлениях кабельных лотков. Подходит для всех типов лотков с высотой боковой стенки 60 мм. Применяется в системах прокладки силовых и слаботочных кабелей на объектах с повышенными требованиями к надежности: заводы, энергообъекты, транспортные узлы, объекты атомной отрасли.

Технические характеристики

• Материал: сталь с горячим цинкованием - обеспечивает коррозионную стойкость в агрессивных средах
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках на кабели
• Размеры: 60 × 300 мм - высота боковой стенки 60 мм соответствует стандартным лоткам; ширина 300 мм определяет длину участка поворота
• Угол поворота: 90° - точный внутренний угол для бесшовного соединения лотков
• Направление изгиба: вертикально восходящий - позволяет поднимать кабельные трассы вверх без перегибов
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам болтами или заклепками
• Реестр РФ: 1367\9\2023 - зарегистрирован в государственной базе промышленной продукции
• Лицензия Росатома: ЦО-12-101-13253 - допущен к использованию на ядерных объектах

Совместимость и монтаж

Угол совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту боковой стенки 60 мм. Для монтажа необходимо:

• Закрепить угол к двум смежным лоткам с помощью самонарезающих болтов или заклепок (не входят в комплект)
• Обеспечить плотное прилегание кромок - зазоры не должны превышать 1–2 мм
• Не использовать с лотками другой высоты (например, 40 мм или 80 мм) - возможен перекос и потеря герметичности

При установке на вертикальных участках рекомендуется дополнительно фиксировать угол к несущей конструкции через каждые 1,5–2 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Наличие лицензии Росатома подтверждает соответствие специфическим требованиям к материалам на атомных станциях. Горячее цинкование защищает от коррозии в условиях повышенной влажности и химических воздействий.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1 мм
• Защита от коррозии - горячее цинкование увеличивает срок службы до 25+ лет в промышленной среде
• Совместимость с сертифицированными системами OBO BETTERMANN - гарантирует целостность всей трассы
• Поддержка на объектах с особыми требованиями - например, в атомной отрасли и на взрывоопасных площадках

Ограничения применения

• Не предназначена для горизонтальных поворотов - используйте другие типы угловых элементов
• Не подходит для лотков с высотой стенки отличной от 60 мм - несовпадение размеров вызывает деформацию
• Требует внешнего крепления - отсутствие встроенных крепежных элементов усложняет монтаж
• Не является герметичным решением - для защиты от пыли/влаги необходимы дополнительные крышки и уплотнители

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в цехе металлургического завода
• Формирование подъема кабелей от нижнего распределительного щита к этажному шахтному каналу
• Сборка вертикальной трассы в помещении АЭС с соблюдением требований Росатома
• Прокладка кабелей управления на конвейерной линии с частыми вертикальными изменениями маршрута

Практические советы

• При заказе проверьте, что все лотки в вашей системе имеют одинаковую высоту стенки - 60 мм
• Для удобства монтажа предварительно выровняйте края лотков перед установкой угла
• Используйте антикоррозийные составы на местах сверления, если применяете нестандартные крепежи
• Артикул rbv 630 s ft и 7007018 - это один и тот же продукт; различаются лишь номера в каталогах OBO BETTERMANN
• Храните изделие в сухом месте - даже при цинковании длительное воздействие воды может снижать адгезию покрытия
