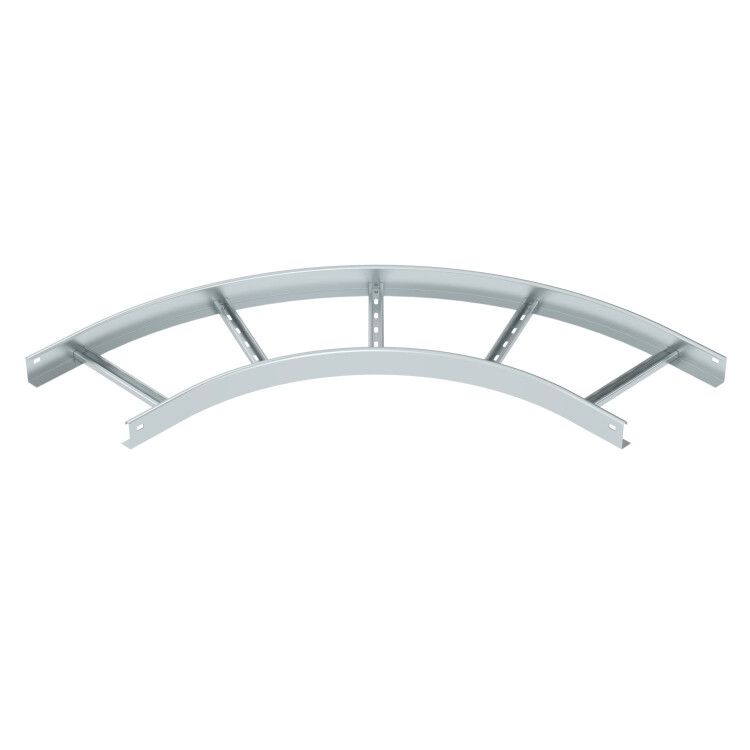

Угловая секция 90° лестничного лотка 60х300 мм R=500 (LB 90 630 R5 FS) | 6211424 OBO Bettermann

Угловая секция 90 градусов лестничного лотка 60х300 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления трассы кабельных систем на лестничных участках с сохранением целостности проводов и кабелей. Артикул lb 90 630 r5 fs обеспечивает надёжный переход между горизонтальными и вертикальными участками лотка.

Назначение и область применения

Угловая секция 90 градусов лестничного лотка 60х300 мм R=500 мм используется для прокладки кабелей в местах, где требуется изменить направление трассы под углом 90° - например, при переходе с горизонтального этажного участка на вертикальную лестничную клетку. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и зданиях с многоуровневой кабельной сетью. Подходит для систем, требующих соблюдения норм безопасности и сертификации Росатома.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный изгиб трассы без перегиба кабелей
• Внутренний радиус: 500 мм - гарантирует минимально допустимый радиус изгиба для кабелей, предотвращает механические повреждения жил
• Высота: 60 мм - соответствует стандартным размерам лестничных лотков
• Ширина: 300 мм - обеспечивает достаточную ёмкость для групп кабелей
• Материал: сталь - высокая прочность и устойчивость к нагрузкам
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип ступени: беззубцовый профиль - исключает риск повреждения изоляции кабелей при протяжке
• Тип бокового профиля: плоский - упрощает соединение с другими элементами лотка и фиксацию к кронштейнам

Совместимость и монтаж

Угловая секция 90 градусов лестничного лотка 60х300 мм R=500 мм совместима с лотками OBO BETTERMANN того же размера (60×300 мм) и типа. Монтируется с помощью болтовых соединений или сварки (при необходимости) к прямым участкам лотка. Для установки необходимо использовать крепёж, рассчитанный на вес заполненного лотка. Установка возможна как на стене, так и на лестничных конструкциях. Обязательно проверьте соответствие внутреннего радиуса 500 мм требованиям кабеля - особенно для силовых и контрольных кабелей с малым радиусом изгиба.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных и других объектах с особыми требованиями к безопасности
• Занесён в Реестр промышленной продукции РФ (№ 1367\9\2023) - подтверждает соответствие требованиям законодательства РФ
• Соответствует ГОСТ Р 50571 и другим нормам для кабельных систем в промышленных помещениях

Преимущества

• Оцинкованное покрытие увеличивает срок службы в агрессивных средах без дополнительной защиты
• Беззубцовый профиль снижает риск повреждения кабелей при прокладке и обслуживании
• Чётко заданный радиус 500 мм исключает необходимость доработки на месте
• Стандартные размеры позволяют легко заменить или расширить существующую трассу
• Поддержка сертификатов Росатома делает продукт пригодным для самых ответственных объектов

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения и атмосферных осадков
• Не рекомендуется для кабелей с минимальным радиусом изгиба менее 500 мм - может вызвать деформацию жил
• Не подходит для монтажа в взрывоопасных зонах без специальной модификации и сертификации
• Не является самостоятельным элементом - требует соединения с прямыми участками лотка

Примеры использования

• Переход кабельной трассы с этажного лотка на лестничную клетку в административном здании
• Обход колонн и перекрытий в цехах с высокими требованиями к компактности трасс
• Прокладка кабелей управления и связи в ядерных установках, где обязательна лицензия Росатома
• Модернизация старых кабельных систем в энергетических объектах с использованием стандартизованных решений OBO BETTERMANN

Практические советы

• Перед монтажом проверьте, что все кабели в лотке имеют допустимый радиус изгиба ≥500 мм - иначе возможны повреждения изоляции
• При сборке используйте только оригинальные крепёжные элементы OBO BETTERMANN - они обеспечивают правильное усилие затяжки и герметичность соединения
• При прокладке большого числа кабелей убедитесь, что суммарный диаметр не превышает 80% свободного объёма лотка
• Для долговечности в сырых помещениях дополнительно контролируйте состояние цинкового слоя - при повреждении восстанавливайте его антикоррозийным составом
• Артикул lb 90 630 r5 fs и номер 6211424 - идентифицируют именно эту модель; другие аналоги с теми же размерами могут иметь другой радиус или тип профиля
