Угловая секция 90° 60x600 (RB 90 660 FS) | 7001312 OBO Bettermann

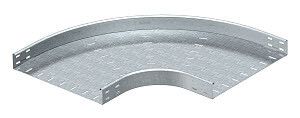

Угловая секция 90 градусов 60x600 мм от OBO BETTERMANN (артикул rb 90 660 fs) предназначена для изменения направления кабельных лотков на 90° при сохранении одинаковой высоты бортов - 60 мм. Применяется в системах прокладки кабелей на промышленных объектах, где требуется жесткая и надежная фиксация трассы.

Назначение и область применения

Угловая секция 90 градусов 60x600 мм используется для создания поворотов в кабельных лотках с высотой борта 60 мм. Подходит для горизонтальных участков трасс, где необходимо изменить направление прохождения кабелей под прямым углом. Обеспечивает плавный переход без перегибов, что снижает риск повреждения изоляции проводов. Часто применяется в системах энергообеспечения заводов, цехов, трансформаторных подстанций и других объектах с жесткими требованиями к организации кабельных путей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные прямые повороты трассы
• Ширина: 600 мм - соответствует стандартным длинам лотков, упрощает компоновку системы
• Высота борта: 60 мм - совместима с лотками того же размера
• Внутренний радиус: 150 мм - обеспечивает безопасный изгиб кабелей без превышения допустимых радиусов изгиба
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках
• Материал: оцинкованная сталь - защищает от коррозии, увеличивает срок службы
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Перфорация: да - позволяет крепить секцию саморезами или болтами через отверстия
• Исполнение изгиба: жесткий - не требует дополнительного формования, готов к установке
• Исполнение: без соединительного элемента - монтируется напрямую к лоткам, не нуждается в дополнительных деталях
• Обозначение типа: RB 90 660 FS - внутренняя классификация OBO Bettermann

Совместимость и монтаж

Угловая секция 90 градусов 60x600 мм совместима с любыми кабельными лотками OBO Bettermann и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Монтаж выполняется встык: лотки плотно прилегают к угловой секции, крепятся через перфорацию с помощью саморезов или болтов. Для герметичности и защиты от внешних воздействий рекомендуется использовать уплотнители или термоусадочные трубки на стыках, если система работает в условиях повышенной влажности или запыленности. Установка возможна как на вертикальных, так и на горизонтальных поверхностях - важно соблюдать равномерную нагрузку на опоры.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешено применение на объектах атомной отрасли
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023 - подтверждает соответствие требованиям законодательства РФ
• Соответствует нормам безопасности для кабельных систем в промышленных зонах

Преимущества

• Не требует сварки или сложной сборки - готовый элемент для быстрого монтажа
• Оцинкованная сталь обеспечивает долговечность даже в агрессивных средах
• Перфорация упрощает крепление и позволяет регулировать положение при установке
• Жесткий изгиб гарантирует постоянство формы и предотвращает деформацию при эксплуатации
• Совместимость с широким спектром лотков снижает необходимость закупки специализированных решений

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальной плоскости
• Не подходит для лотков с высотой борта менее или более 60 мм - требует точного соответствия
• Не имеет встроенной герметизации - при необходимости защиты от воды/пыли требуется дополнительная прокладка
• Не рассчитана на значительные динамические нагрузки - не следует использовать как несущую конструкцию

Примеры использования

• Поворот трассы в цеху между двумя участками технологического оборудования
• Смена направления кабельного пути вокруг колонны или оборудования
• Проход лотка под оборудованием с обязательным изменением уровня на 90°
• Подключение кабельных лотков к распределительному щиту с боковым входом

Практические советы

• Проверьте перед монтажом, чтобы все лотки имели одинаковую высоту - 60 мм; несовпадение вызовет зазоры и потерю целостности трассы
• Используйте крепеж с антивибрационными шайбами, особенно на вибрирующих площадках
• При прокладке силовых кабелей большого сечения убедитесь, что внутренний радиус 150 мм соответствует минимальному радиусу изгиба этих кабелей
• Для длительной эксплуатации в сырых помещениях дополнительно обработайте стыки герметиком, совместимым с цинком
• Артикул rb 90 660 fs - это официальный номер от OBO Bettermann; используйте его при заказе запчастей или замены
