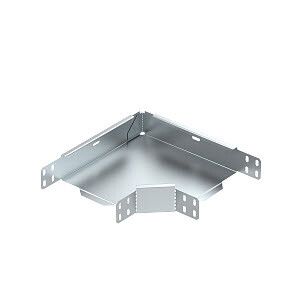

Угловая секция 90° для лотка LKS 600 мм (RBL 90 660 FS RU) | 6043102 OBO Bettermann

Угловая секция 90 градусов для лотка LKS 600 мм от OBO BETTERMANN - элемент системы кабельного лотка LKS, предназначенный для изменения направления трассы на 90° при сохранении целостности и защиты кабелей. Артикул 6043102 (RBL 90 660 FS RU) совместим с лотками LKS той же ширины и высоты бортов.

Назначение и область применения

Угловая секция 90 градусов для лотка LKS 600 мм используется для формирования поворотов в кабельных трассах, где необходимо изменить направление прохождения кабелей под прямым углом. Применяется в системах распределения силовых и слаботочных кабелей в промышленных объектах, центрах обработки данных, энергообъектах и на предприятиях, требующих соблюдения норм Росатома.

Технические характеристики

• Тип изделия: угловая секция
• Угол поворота: 90°
• Ширина: 600 мм
• Высота боковой стенки: 60 мм
• Материал: сталь
• Толщина материала: 0,7 мм
• Покрытие: цинк (галваническое)
• Исполнение: с встроенным интегрированным соединителем
• Обозначение по реестру: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Тип согласно маркировке: RBL 90 660 FS RU

Совместимость и монтаж

Угловая секция 90 градусов для лотка LKS 600 мм совместима исключительно с лотками серии LKS, имеющими высоту бортов 60 мм и ширину 600 мм. Интегрированный соединитель позволяет закрепить секцию без дополнительных болтов или крепежа - достаточно защелкнуть её с торцами прямых участков лотка. Монтаж выполняется вручную: выравнивают кромки, плотно сдвигают до щелчка. Для обеспечения герметичности и механической устойчивости рекомендуется проверять плотность соединений после установки.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности Российской Федерации и имеет официальное включение в Реестр промышленной продукции №1367\9\2023. Лицензия Росатома подтверждает соответствие нормативам для использования на объектах атомной энергетики и других критически важных инфраструктурных объектах. Цинковое покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности и агрессивной среды.

Преимущества

• Встроенное соединение снижает время монтажа и исключает потерю крепежа
• Цинковое покрытие увеличивает срок службы в агрессивных средах
• Жесткая конструкция из стали 0,7 мм гарантирует прочность при нагрузках
• Совместимость с сертифицированными лотками LKS обеспечивает единый стандарт всей трассы
• Поддержка лицензионного статуса Росатома делает продукт допустимым для использования на контролируемых объектах

Ограничения применения

Не применяется для лотков другой серии (например, LK, LKB, LKF), даже если ширина совпадает - высота бортов должна быть точно 60 мм. Не предназначен для наружной эксплуатации без дополнительной защиты от осадков и УФ-излучения. Не рассчитана на механические удары или динамические нагрузки сверх проектных значений. Недопустимо использование в средах с постоянным воздействием кислот, щелочей или растворителей - цинк не устойчив к таким веществам.

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальный в машинном зале АЭС
• Поворот трассы вокруг колонн в серверной комнате
• Смена направления лотка при обходе технологического оборудования на заводе
• Сборка замкнутых контуров распределения питания в помещениях с ограниченным пространством

Практические советы

• Перед монтажом проверьте, что все смежные участки лотка имеют одинаковую высоту бортов - 60 мм. Отклонение даже на 2–3 мм нарушает герметичность соединения.
• При сборке длинных трасс используйте эту секцию только там, где действительно требуется поворот - избыточное количество углов снижает жесткость всей системы.
• После монтажа проведите визуальный контроль: соединение должно быть плотным, без люфта. При необходимости - легкий надавливание рукой для фиксации.
• Артикул 6043102 и маркировка RBL 90 660 FS RU должны совпадать на упаковке и документах - это подтверждает оригинальность и соответствие лицензии Росатома.
