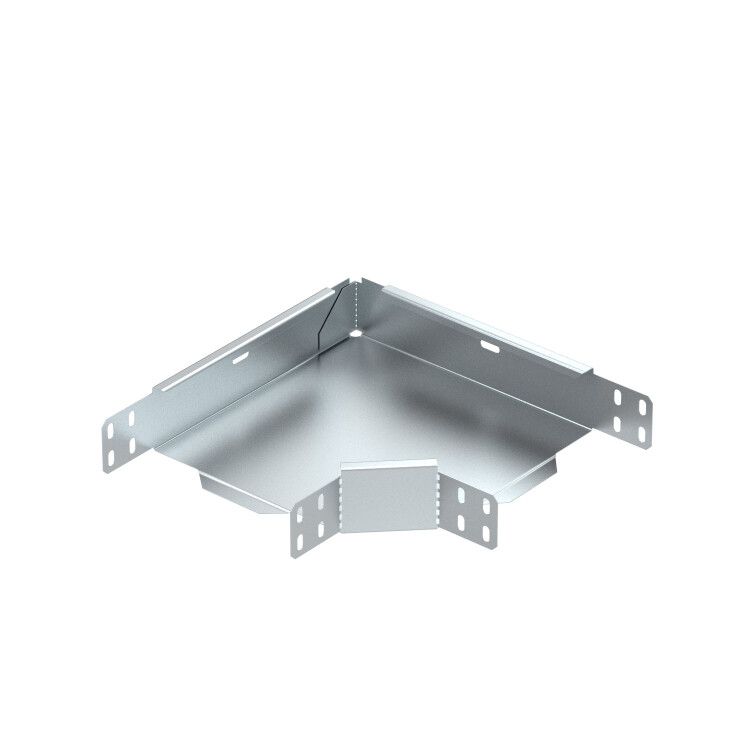

Секция угловая для кабельного лотка LKS RBL 90 620 FS RU 200мм 90° LKS (группа OBO Bettermann) 6043094

Угловая секция 90 градусов для лотка LKS 200 мм от OBO Bettermann - элемент системы кабельного лотка LKS, обеспечивающий плавный поворот трассы на 90° с сохранением целостности проводки. Применяется там, где требуется изменить направление кабельной трассы без разрывов и дополнительных соединений. Артикул 6043094 соответствует типу RBL 90 620 FS RU.

Назначение и область применения

Угловая секция 90 градусов для лотка LKS 200 мм предназначена для создания жестких поворотов в кабельных трассах, где используются лотки LKS с высотой боковой стенки 60 мм. Подходит для горизонтальных участков трассы в помещениях и на открытых площадках. Обеспечивает бесперебойную прокладку кабелей и проводов в системах распределения энергии и управления.

Технические характеристики

• Угол поворота: 90° - позволяет менять направление трассы под прямым углом без дополнительных деталей
• Ширина: 200 мм - совместима с лотками LKS той же ширины
• Высота боковой стенки: 60 мм - точно соответствует стандартным лоткам LKS
• Толщина материала: 0,7 мм - обеспечивает достаточную механическую прочность при минимальном весе
• Материал: сталь - устойчив к деформациям и нагрузкам
• Покрытие: цинк - защищает от коррозии, особенно в условиях повышенной влажности
• Тип конструкции: жесткий изгиб - не требует сборки, готов к установке
• Исполнение: с интегрированным соединителем - фиксируется напрямую к смежным лоткам без болтов или хомутов

Совместимость и монтаж

Угловая секция 90 градусов для лотка LKS 200 мм совместима исключительно с лотками серии LKS от OBO Bettermann, имеющими высоту стенки 60 мм. Монтаж выполняется просто: секция вставляется в торец предыдущего и последующего лотка до щелчка - интегрированный замок надежно фиксирует все элементы. Нет необходимости использовать дополнительные крепления, болты или сварку. Установка возможна как на вертикальных, так и на горизонтальных участках трассы.

Безопасность и стандарты

Изделие имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 и внесено в Реестр промышленной продукции РФ (№ 1367/9/2023). Соответствует требованиям безопасности для промышленных объектов, включая энергообъекты и инфраструктуру с особыми условиями эксплуатации.

Преимущества

• Закрытый профиль и жесткая форма снижают риск перегиба кабелей внутри
• Цинковое покрытие увеличивает срок службы в агрессивных средах
• Интегрированный соединитель экономит время монтажа и исключает потери контакта
• Совместимость с серийными лотками LKS гарантирует единый внешний вид и функциональность всей трассы
• Не требует специального инструмента - достаточно рук и усилия для вставки

Ограничения применения

• Подходит только для лотков LKS с высотой 60 мм - несовместима с другими сериями (например, LKU, LKB)
• Не рекомендуется для вертикальных поворотов с большими нагрузками на кабели - возможен изгиб внутренней части
• Не предназначен для наружной эксплуатации при постоянном воздействии прямых солнечных лучей и экстремальных температур
• Не используется в взрывоопасных зонах без дополнительной защиты

Примеры использования

• Электрощитовые комнаты - переход между горизонтальной и вертикальной частью трассы
• Производственные цеха - обход оборудования, трубопроводов и колонн
• Объекты ЖКХ и метрополитена - прокладка силовых и слаботочных сетей в ограниченных пространствах
• Атомные станции и научные учреждения - благодаря наличию лицензии Росатома

Практические советы

• Перед монтажом проверьте, что высота стенки лотка действительно 60 мм - даже 1–2 мм отличия могут помешать фиксации
• Не используйте силу при установке - если секция не входит легко, проверьте наличие деформаций или грязи в соединительных каналах
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые участки и углы - это снижает нагрузку на кабели
• При работе в сыром помещении периодически осматривайте места соединений - хотя покрытие цинком защищает, механические повреждения могут ослабить коррозионную стойкость
• Артикул 6043094 и обозначение RBL 90 620 FS RU - один и тот же продукт; используйте оба номера при заказе запчастей
