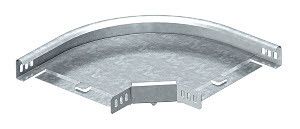

Угловая секция 90° 60x150 (RB 90 615 FS) | 6043208 OBO Bettermann

Угловая секция 90 градусов 60x150 мм от OBO BETTERMANN (артикулы rb 90 615 fs и 6043208) предназначена для изменения направления кабельного пути на 90° в системах кабельных лотков с высотой бортов 60 мм. Изготовлена из оцинкованной стали с жестким изгибом и перфорацией - обеспечивает прочную, долговечную сборку без дополнительных креплений.

Назначение и область применения

Угловая секция 90 градусов 60x150 мм используется для формирования поворотов в трассах кабельных лотков, где необходимо изменить направление прокладки кабелей под прямым углом. Подходит для горизонтальных участков систем с высотой боковой стенки 60 мм. Применяется в промышленных объектах: цехах, распределительных пунктах, энергообъектах, автоматизированных линиях. Соответствует требованиям лицензии Росатома и внесён в Реестр промышленной продукции РФ.

Технические характеристики

• Угол поворота: 90° - позволяет выполнять точные повороты без дополнительных деталей
• Высота: 60 мм - совместима с лотками того же размера
• Ширина: 150 мм - определяет внешние габариты секции
• Внутренний радиус: 50 мм - обеспечивает минимальный допустимый радиус изгиба для кабелей внутри
• Толщина материала: 1 мм - гарантирует достаточную механическую жёсткость при нагрузках
• Материал: сталь оцинкованная - устойчивость к коррозии, срок службы до 25 лет в помещениях и до 15 лет на открытых площадках
• Покрытие: цинк - антикоррозийное защитное слоёное покрытие по ГОСТ 14918
• Перфорация: да - наличие отверстий для самонарезающих болтов и фиксации к основанию
• Исполнение изгиба: жесткий изгиб - сохраняет форму без деформации при сборке
• Исполнение: входит соединительный элемент - не требует отдельных крепёжных деталей для стыковки с другими секциями

Совместимость и монтаж

Угловая секция 90 градусов 60x150 мм совместима со всеми лотками OBO BETTERMANN серии RB с высотой борта 60 мм. Монтируется напрямую к прямым участкам лотков без переходников. Соединительный элемент уже встроен - достаточно зафиксировать секцию самонарезными болтами через перфорацию. Для надёжности рекомендуется использовать болты M5 или M6 с шагом не более 300 мм. Установка возможна как на вертикальных, так и на горизонтальных поверхностях - важно соблюдать равномерность нагрузки по всей длине.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных и радиационно опасных объектах
• Внесена в Реестр промышленной продукции РФ: 1367\9\2023 - соответствует требованиям законодательства РФ для использования в государственных и коммерческих проектах
• Соответствие DIN EN 61537 - европейский стандарт для кабельных лотков

Преимущества

• Не требуется дополнительный крепёж - соединительный элемент встроен в конструкцию
• Жесткий изгиб исключает провисание и деформацию при монтаже и эксплуатации
• Оцинкованная сталь снижает потребность в обслуживании и замене
• Перфорация ускоряет установку и обеспечивает надёжную фиксацию даже на вибрационных конструкциях
• Поддержка сертификаций Росатома и реестра РФ - допущена к использованию на стратегически важных объектах

Ограничения применения

• Не применяется для лотков с высотой борта отличной от 60 мм - не обеспечивается герметичность и механическая совместимость
• Не предназначен для наружной эксплуатации в условиях постоянного воздействия агрессивных химических сред (например, кислотных паров)
• Не следует использовать в качестве несущего элемента для тяжёлых кабельных bundles свыше 50 кг/м - риск прогиба при длительной нагрузке
• Запрещено применять в местах с температурой выше +80C - возможно снижение адгезии цинкового покрытия

Примеры использования

• Поворот трассы в распределительном щите между этажами
• Обход оборудования на производственной линии с плотным расположением машин
• Формирование маршрута кабелей вокруг колонн в серверных помещениях
• Прокладка силовых кабелей в технологическом корпусе АЭС или НИИ

Практические советы

• Проверьте перед монтажом внутренний радиус 50 мм - он должен позволять свободно проходить кабелям с минимальным радиусом изгиба ≤50 мм
• При установке на металлические конструкции используйте шайбы под головки болтов - предотвращает повреждение цинкового покрытия
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию тонкостенного профиля (1 мм)
• Для длинных трасс с несколькими поворотами рекомендуется чередовать прямые и угловые секции с интервалом не более 3–4 метров - снижает усилия на соединения
• Артикул rb 90 615 fs - это официальный номер от OBO BETTERMANN; при заказе указывайте оба артикула (6043208 - внутренний номер поставщика)
