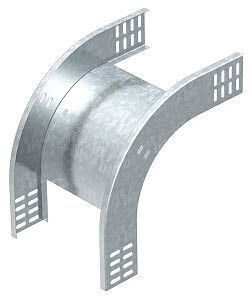

Угол для кабельного лотка RBV 615 F FS 90° 60x150 внешний OBO Bettermann 7007059

Угол вертикальный внешний 90 град. 60x150 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования наружных поворотов кабельных лотков с высотой стенки 60 мм. Артикул rbv 615 f fs обеспечивает надежную передачу кабелей через угол, сохраняя целостность трассы и удобство монтажа.

Назначение и область применения

Угол вертикальный внешний 90 град. 60x150 мм предназначен для создания наружных поворотов в кабельных системах, где требуется изменить направление трассы под прямым углом. Подходит для использования с кабельными лотками, имеющими высоту боковой стенки 60 мм. Применяется в промышленных объектах, энергообъектах, на транспорте и в зданиях с требованием к защищённым кабельным путям.

Технические характеристики

• Угол изгиба: 90° - точный прямой поворот без допусков
• Высота: 60 мм - совместим с лотками того же размера
• Ширина: 150 мм - определяет размер внешнего плеча угла
• Материал: сталь оцинкованная - устойчивость к коррозии в средних условиях
• Толщина материала: 1 мм - достаточна для механической прочности при нормальных нагрузках
• Покрытие: цинк - антикоррозийное защитное слоёное покрытие по ГОСТ 14918
• Перфорация: да - наличие отверстий для крепления болтами или заклёпками
• Направление изгиба: вертикально ниспадающий - позволяет кабелям двигаться сверху вниз
• Исполнение изгиба: жесткий - не гнётся после производства, форма фиксирована
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам

Совместимость и монтаж

Угол вертикальный внешний 90 град. 60x150 мм совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту стенки 60 мм. Для установки необходимо выровнять кромки лотка и угла, затем закрепить через перфорацию саморезами, заклепками или болтами M6–M8. Учитывайте, что отсутствие встроенного соединительного элемента требует дополнительных крепёжных решений. Монтаж выполняется до заполнения лотка кабелями - после этого доступ к крепёжу затруднён.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности РФ и имеет регистрацию в Реестре промышленной продукции №1367/9/2023. Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023, что подтверждает его применение на объектах атомной энергетики и других критически важных инфраструктурах. Соответствует стандартам на оцинкованную сталь и механическую прочность кабельных систем.

Преимущества

• Готовый жесткий угол исключает деформацию при сборке
• Оцинкованная сталь снижает риск коррозии в помещениях с повышенной влажностью
• Перфорация упрощает быстрое и надёжное крепление без доработки
• Совместимость с широким спектром лотков делает изделие универсальным
• Лицензия Росатома расширяет возможности применения на стратегических объектах

Ограничения применения

• Не предназначена для внутренних поворотов - используется только как внешний угол
• Толщина 1 мм не рекомендована для мест с высокими ударными или динамическими нагрузками (например, рядом с движущимся оборудованием)
• Не подходит для кабельных лотков с высотой стенки более 60 мм - возможен зазор и потеря герметичности
• Отсутствие встроенных креплений требует наличия инструментов и комплектующих для монтажа

Примеры использования

• Формирование поворота между горизонтальным и вертикальным участком кабельного лотка в цехе
• Проход кабелей от потолочного лотка к полу в распределительном щите
• Обход препятствий (колонн, труб) в технологическом коридоре АЭС
• Заключительный поворот трассы перед входом в шкаф управления

Практические советы

• Проверьте посадочные размеры лотка - высота должна точно совпасть с 60 мм
• При использовании в сырых или химически активных средах дополнительно смажьте крепёж противокоррозийной смазкой
• Не используйте этот угол как переходник между лотками разной глубины - это нарушит равномерность распределения нагрузки
• Для долговечности избегайте частых демонтажей - перфорированные отверстия теряют прочность при многократном использовании
• Артикул rbv 615 f fs и номер 7007059 - один и тот же продукт; заказывайте по обоим кодам для проверки наличия
