Вертикальный угол 90° внешний 60x200 (RBV 620 F FS) | 7007063 OBO Bettermann

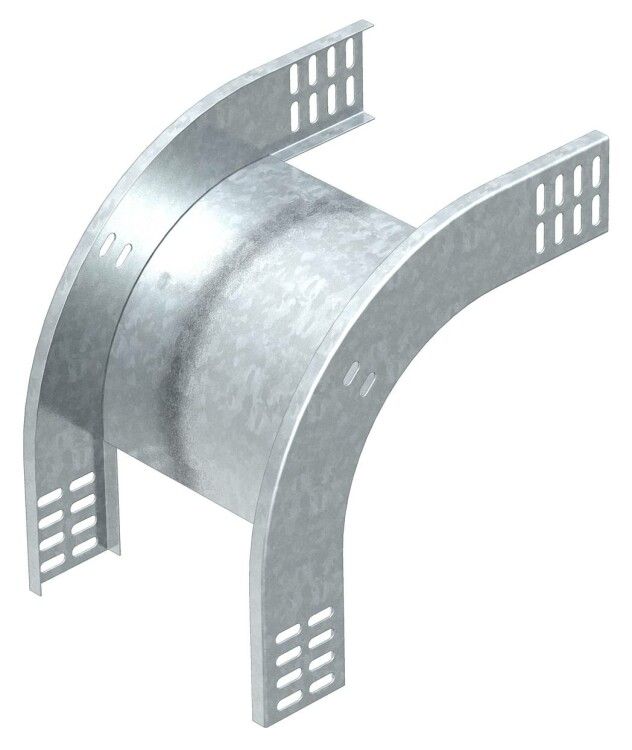

Угол вертикальный внешний 90 град. 60x200 мм (RBV 620 F FS) от OBO BETTERMANN - жесткая стальная угловая секция для формирования наружных поворотов в системах кабельных трасс KTS. Применяется там, где требуется надежное направление кабелей под прямым углом с сохранением геометрии лотков высотой 60 мм.

Назначение и область применения

Этот угол предназначен для создания внешних поворотов в вертикальных участках кабельных трасс. Подходит для использования с кабельными лотками и каналами, имеющими высоту боковой стенки 60 мм. Устанавливается в промышленных объектах, энергообъектах, на заводах и в распределительных пунктах, где требуются прочные и долговечные решения для прокладки силовых и управляющих кабелей.

Технические характеристики

• Тип изделия: угловая секция
• Угол поворота: 90°
• Габариты: 60 × 200 мм (высота × ширина)
• Материал: оцинкованная сталь толщиной 1 мм
• Покрытие: цинк - защищает от коррозии
• Конструктивное исполнение: жесткий изгиб - форма не деформируется при монтаже
• Перфорация в основании: да - позволяет фиксировать угол кронштейнами или крепить к поверхности болтами
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным элементам трассы
• Производитель: OBO BETTERMANN, серия KTS
• Артикул: RBV 620 F FS / 7007063

Совместимость и монтаж

Угол совместим с любыми кабельными лотками системы KTS от OBO BETTERMANN, имеющими высоту боковой стенки 60 мм. Для установки необходимо:

• Закрепить угол к опорной поверхности через перфорацию с помощью крепежа (болты, саморезы, анкеры) - шаг крепления рекомендуется 800–1000 мм;
• Соединить с соседними лотками путем плотного прилегания кромок - зазор между деталями не должен превышать 2 мм;
• Не использовать с лотками других систем, если их высота отличается от 60 мм - возможен перекос и потеря герметичности.

Безопасность и стандарты

• Соответствует требованиям промышленной безопасности РФ - внесен в Реестр промышленной продукции №1367/9/2023
• Обладает лицензией Росатома ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной энергетики
• Материал соответствует ГОСТ 14918-2020 (оцинкованная сталь для электрооборудования)

Преимущества

• Жесткий изгиб обеспечивает точную геометрию без деформаций после монтажа
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах - до 25 лет в помещениях, до 15 лет на открытом воздухе
• Перфорированное основание упрощает крепление и снижает нагрузку на крепеж
• Совместимость с целой серией KTS - позволяет собирать единые, стандартизованные трассы без адаптеров

Ограничения применения

• Не предназначена для внутренних поворотов - используется только как внешний угол
• Не подходит для кабельных лотков с высотой стенки менее или более 60 мм - вызывает неплотное соединение
• Не является водонепроницаемой конструкцией - для открытых площадок и влажных помещений требуется дополнительная герметизация стыков
• Не рассчитана на механические удары - не применяется в местах с риском столкновения оборудования

Примеры использования

• Формирование поворота в вертикальном стояке кабельной трассы на производстве
• Смена направления трассы от потолочного лотка к стеновому
• Подключение кабелей к оборудованию, установленному на уровне пола, с переходом от горизонтального к вертикальному ходу
• Прокладка кабелей в АЭС, тепловых станциях, насосных станциях - благодаря наличию лицензии Росатома

Практические советы

• При монтаже проверьте, что все лотки, соединяемые с этим углом, имеют одинаковую высоту - 60 мм. Разница даже в 2 мм нарушает равномерность прохода кабеля.
• Используйте крепеж с антикоррозийным покрытием (например, нержавеющие болты M8) - продлит срок службы всей трассы.
• Если угол устанавливается вне помещения, заделайте стыки с лотками силиконовым герметиком, устойчивым к УФ-излучению.
• Не используйте этот угол как несущий элемент - он не воспринимает вес кабелей, только направляет их. Максимальная нагрузка должна передаваться на основные лотки и кронштейны.
• Артикул RBV 620 F FS (7007063) легко найти в каталогах OBO BETTERMANN - он часть стандартизованной системы KTS, поэтому замены и запчасти всегда доступны.
