Угловая секция 90° лестничного лотка 60х200 мм R=500 (LB 90 620 R5 FS) | 6211422 OBO Bettermann

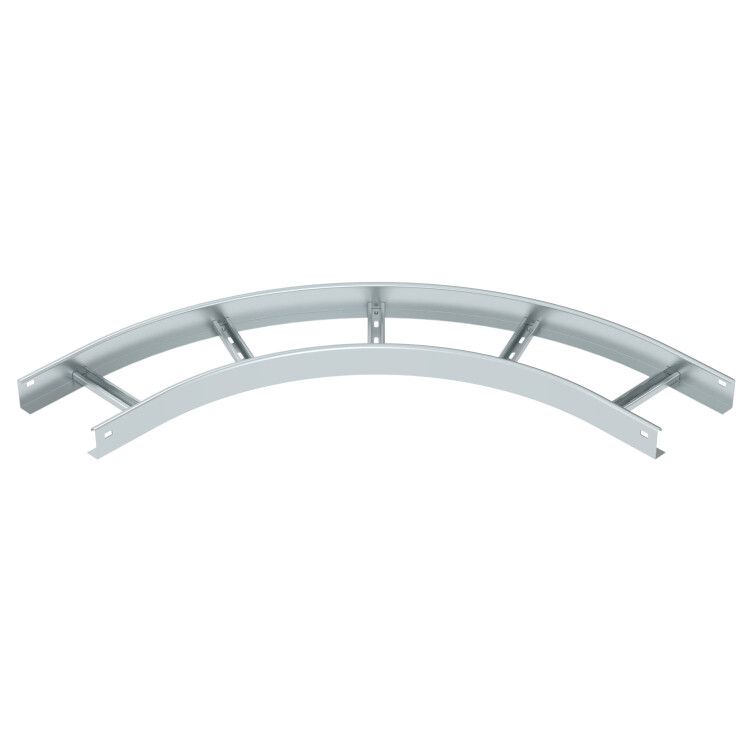

Угловая секция 90 градусов лестничного лотка 60х200 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления трассы кабельных систем на лестничных участках с сохранением целостности проводов и кабелей. Артикул 6211422 обеспечивает надёжный переход между горизонтальными и вертикальными участками лотка в условиях повышенной механической нагрузки.

Назначение и область применения

Эта угловая секция используется в кабельных трассах, где требуется изменить направление на 90 градусов - например, при переходе с горизонтального этажного лотка на вертикальную лестничную часть. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зданиях, энергообъектах, транспортных терминалах и объектах с высокими требованиями к безопасности. Применяется там, где важна плавность изгиба кабелей и исключён перегиб.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный поворот без дополнительных соединений
• Габариты: 60 мм (высота) × 200 мм (ширина) - совместима с лотками такого же сечения
• Внутренний радиус: 500 мм - гарантирует минимально допустимый радиус изгиба для кабелей, предотвращает повреждение изоляции
• Материал: сталь - прочная основа, выдерживающая механические воздействия
• Покрытие: оцинкованное - защищает от коррозии в помещениях с повышенной влажностью или агрессивной средой
• Тип профиля: беззубцовый, плоский - обеспечивает гладкую поверхность внутри лотка, снижает риск царапин кабелей при протяжке

Совместимость и монтаж

Угловая секция 90 градусов лестничного лотка 60х200 мм R=500 мм совместима с другими элементами лестничных лотков OBO BETTERMANN того же сечения. Монтируется с помощью болтовых соединений или фланцевых креплений, предусмотренных в стандарте системы. Для установки необходимо соблюдать шаг крепления не более 800 мм. Учитывайте внутренний радиус 500 мм - он определяет минимальный радиус изгиба кабелей, которые можно безопасно прокладывать через эту секцию. Не используйте с лотками другого сечения - это нарушит герметичность и механическую устойчивость трассы.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - разрешено применение на ядерных и других объектах с особым режимом безопасности
• Занесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - соответствует требованиям законодательства РФ на промышленные изделия

Преимущества

• Плавный изгиб с радиусом 500 мм снижает усилия при протяжке кабелей и продлевает срок службы изоляции
• Оцинкованное покрытие увеличивает долговечность в условиях влажности, пыли и химически активной среды
• Плоский беззубцовый профиль минимизирует риск повреждения жил при перемещении кабелей
• Стандартная форма и размеры обеспечивают взаимозаменяемость с другими компонентами системы OBO BETTERMANN

Ограничения применения

• Не предназначен для наружной эксплуатации без дополнительной защиты от атмосферных воздействий
• Не рекомендуется использовать для кабелей с минимальным допустимым радиусом изгиба менее 500 мм - возможен перегиб и повреждение
• Не заменяет поворотные элементы с меньшим радиусом - при ограниченном пространстве выбирайте другие решения
• Не рассчитана на работу в средах с постоянным контактом с открытым огнём или расплавленным металлом

Примеры использования

• Переход с горизонтальной трассы на лестничный лоток в многоэтажном производственном корпусе
• Обход колонн и инженерных коммуникаций в АЭС и тепловых электростанциях
• Прокладка кабелей управления в подземных тоннелях с вертикальными спусками
• Системы автоматизации на конвейерах с изменением уровня расположения оборудования

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса 500 мм требованиям кабелей - указывается в паспорте кабеля
• При сборке трассы используйте только оригинальные крепёжные элементы OBO BETTERMANN - они обеспечивают равномерное распределение нагрузки
• При прокладке большого числа кабелей оставляйте свободное пространство до 30% от объёма лотка - это упрощает обслуживание и теплоотвод
• Артикул 6211422 и маркировка lb 90 620 r5 fs позволяют легко идентифицировать изделие при закупке и инвентаризации
