Пластина соединительная HD продольная для лестничного лотка, 100-800 мм Система КМ LO0056

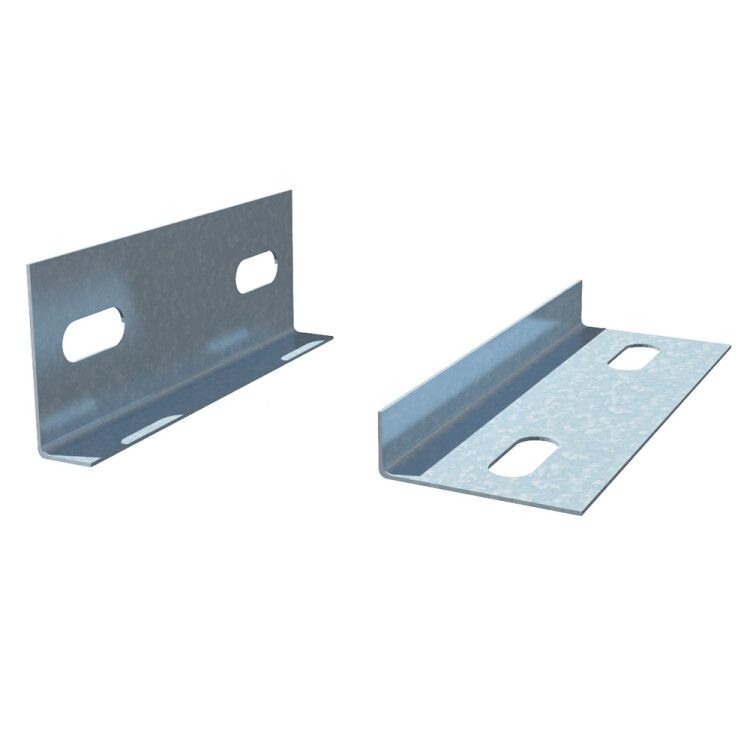

Соединительная пластина для лестничного лотка КМ-профиль HD предназначена для надёжного соединения секций лестничного лотка в кабельных трассах промышленных, жилых и коммерческих зданий. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и подходит для установки в условиях повышенной влажности и на открытом воздухе. Артикулы lsphd, lsp hd, lo0056 соответствуют одной модели.

Назначение и область применения

Соединительная пластина для лестничного лотка КМ-профиль HD используется для стыковки двух участков лестничного лотка в одном уровне - без перепада высоты. Подходит для мест, где требуется усиление соединения: например, возле опор, точек крепления или там, где проходят тяжёлые кабельные пучки. Также применяется при изменении направления трассы, если необходимо сохранить прямую линию кабеля без поворотов. Установка возможна внутри помещений, на улице и в других условиях с низкой агрессивностью окружающей среды.

Технические характеристики

• Тип изделия: пластина соединительная продольная
• Тип лотка: лестничный
• Ширина совместимого лотка: 100–800 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (по ГОСТ 9.307-89)
• Толщина металла: 1,2 мм
• Тип соединения: винтовой разъём
• Исполнение: продольный (соединяет лотки вдоль оси)
• Климатическое исполнение: О1 / О4 (работает в помещениях и на открытом воздухе при температуре от –45C до +45C)
• Огнестойкость: да (не распространяет пламя, выдерживает воздействие открытого огня)
• Цвет: серый

Совместимость и монтаж

Пластина совместима исключительно с лестничными лотками серии КМ-профиль HD. Для монтажа требуется предварительно выровнять кромки лотков, совместить отверстия и зафиксировать болтами через отверстия в пластине и стенках лотка. Максимальный момент затяжки - не более 2,5 Нм, чтобы не деформировать гладкий край лотка. Рекомендуется использовать болты M8 с шайбами. Пластина не требует сварки - всё собирается на винтах, что позволяет проводить демонтаж и модификацию трассы без повреждения элементов.

Безопасность и стандарты

• Покрытие соответствует ГОСТ 9.307-89 (горячее цинкование)
• Климатическое исполнение - по ГОСТ 15150-69 (классы О1 и О4)
• Огнестойкость подтверждена испытаниями на соответствие требованиям пожарной безопасности для кабельных систем

Преимущества

• Высокая механическая прочность благодаря толщине 1,2 мм и оцинкованному покрытию
• Устойчивость к коррозии - особенно важна при использовании на улице или в сырых помещениях
• Не требует специального оборудования для монтажа - достаточно обычного инструмента
• Поддерживает возможность будущего расширения трассы - легко заменяется или дополняется
• Сохраняет целостность кабельной трассы даже при значительных нагрузках

Ограничения применения

• Не предназначен для соединения лотков под углом - для поворотов нужны другие элементы (уголки, переходники)
• Не рекомендуется применять в агрессивных химических средах (например, в химцехах с постоянным выбросом кислот или щелочей)
• Работает только с лотками шириной 100–800 мм; несовместима с другими типами лотков (коробчатыми, трубчатыми)
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-защита не указана, материал не рассчитан на длительную влагу под давлением

Примеры использования

• Соединение секций лотка вдоль технологического корпуса на заводе
• Усиление стыка в месте выхода кабелей из распределительного щита
• Фиксация лотка на длинном пролёте между двумя опорами
• Обустройство кабельной трассы на крыше офисного здания
• Замена повреждённого участка лотка без замены всей трассы

Практические советы

• Перед монтажом проверьте, что ширина лотка точно попадает в диапазон 100–800 мм - даже небольшое отклонение может нарушить плотность соединения
• Используйте антивибрационные шайбы, если лоток установлен рядом с оборудованием с частыми колебаниями
• При монтаже на открытом воздухе регулярно проверяйте состояние винтов - они могут ослабнуть из-за термического расширения
• Не используйте пластины в качестве несущих элементов - они усиливают соединение, но не воспринимают вес всей трассы
• Артикулы lsphd, lsp hd, lo0056 - это один и тот же продукт. При заказе можно использовать любое обозначение.
