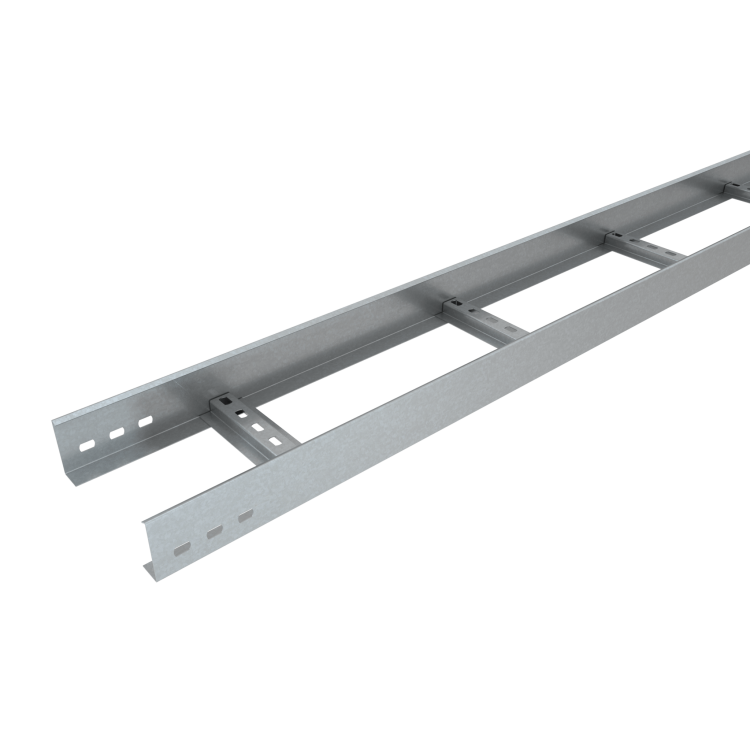

Лоток лестничный 70х200х1,5 L2000 мм HD | LL70-200-1.5-2000 КМ-Профиль LO2047

Лоток лестничный 70х200х1,5 L2000 мм, горячее цинкование от КМ-Профиля предназначен для открытой прокладки силовых и управляющих кабелей на строительных площадках, в производственных зонах и наружных трассах. Благодаря прочной сварной конструкции и защите от коррозии, этот лоток обеспечивает долговечную работу даже в условиях повышенной влажности.

Назначение и область применения

Лоток лестничный 70х200х1,5 L2000 мм, горячее цинкование применяется для прокладки кабельных трасс там, где требуется быстрый доступ к проводам и хорошая вентиляция. Подходит для установки внутри помещений с высокой влажностью - например, в насосных станциях, холодильных камерах, парилках - а также на открытом воздухе при условии отсутствия агрессивных химических воздействий. Используется в энергетике, ЖКХ, промышленном строительстве и на объектах транспорта.

Технические характеристики

• Размеры: ширина 200 мм, высота 70 мм, длина 2000 мм
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - равномерный слой цинка, обеспечивающий защиту от коррозии
• Тип ступени: перфорированный профиль - позволяет легко фиксировать кабели и снижает вес конструкции
• Фиксация ступени: сварная - повышает жесткость и надежность соединения
• Расстояние между ступеньками: 332,5 мм - оптимально для кабелей до 50 мм в диаметре
• Полезное сечение: 10 263 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Цвет: серый - натуральный цвет оцинкованной стали
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: О1/О4 - рассчитан на эксплуатацию в умеренном и холодном климате, включая условия с температурой от −40C до +40C
• Тип бокового профиля: открытый - обеспечивает легкий осмотр и обслуживание трассы

Совместимость и монтаж

Лоток лестничный 70х200х1,5 L2000 мм, горячее цинкование совместим с другими элементами системы «Стандарт» от КМ-Профиля. Для соединения секций используются стандартные соединительные пластины - они фиксируются болтами M8 через предварительно просверленные отверстия. Монтаж выполняется на кронштейнах, подвесах или креплениях к стенам и потолкам. Учитывают нагрузку на один метр лотка - максимальная допустимая нагрузка зависит от шага опор, но при расстоянии между точками крепления до 1,5 м конструкция выдерживает более 150 кг/м.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - требования к горячему цинкованию
• Соответствует ГОСТ 15150-69 - классификация климатического исполнения О1/О4
• Обеспечивает огнестойкость - не распространяет пламя, не выделяет токсичных газов при нагреве
• Электробезопасность: металлическая конструкция требует заземления при использовании в системах с напряжением выше 50 В переменного тока

Преимущества

• Высокая механическая прочность благодаря сварным ступеням и двум бортовым профилям
• Улучшенная теплоотдача - открытая конструкция предотвращает перегрев кабелей
• Защита от коррозии - горячее цинкование служит минимум 25 лет в атмосферных условиях
• Простота обслуживания - любой кабель можно извлечь или заменить без демонтажа всей трассы
• Низкий вес по сравнению с сплошными лотками - снижает нагрузку на крепления

Ограничения применения

• Не рекомендован для мест с постоянным контактом с кислотами, щелочами или солями морской воды - возможна химическая коррозия покрытия
• Не следует использовать в помещениях с частыми гидроударами или струйным орошением - хотя IP-класс не указан, открытые ступени не обеспечивают герметичность
• Запрещено применять в качестве основания для тяжелых трубопроводов или оборудования - предназначены исключительно для кабельных трасс
• При температурах ниже −40C возможно снижение ударной вязкости стали - требуется проверка проектных решений

Примеры использования

• Прокладка силовых кабелей в производственном цехе с высокой влажностью
• Кабельная трасса на крыше административного здания
• Подключение оборудования в теплицах и овощехранилищах
• Интерьерные маршруты в больницах, школах, торговых центрах
• Системы автоматизации на железнодорожных станциях

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - не менее 5×высоты лотка (350 мм), чтобы не деформировать профили
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Проверьте посадочные отверстия перед сборкой - они должны точно совпадать с крепежными планками
• При необходимости удлинения используйте только оригинальные соединительные пластины от КМ-Профиля - другие могут не обеспечить нужную жесткость
• При работе в условиях сильного запыления периодически очищайте поверхность - пыль задерживается на перфорации и может влиять на теплообмен
