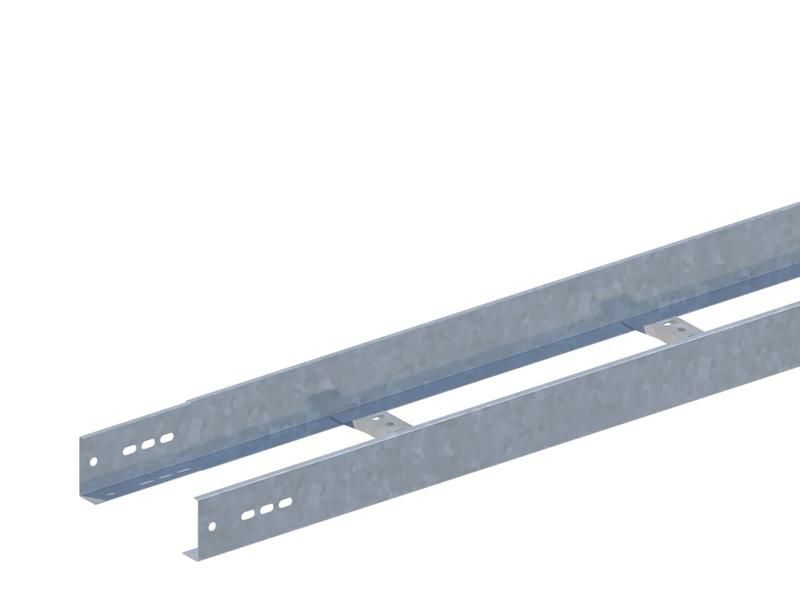

Лоток лестничный 200х70 L2000 сталь 1.5мм НЛ-20П1.87 цУТ2.5 оцинк. СОЭМИ Н0112115431

Лоток лестничный стальной оцинкованный НЛ-20П1.87 от СОЭМИ предназначен для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Благодаря прочной решётчатой конструкции и оцинкованному покрытию он выдерживает механические нагрузки и работает в агрессивных средах - идеально подходит для промышленных объектов, офисов и жилых комплексов.

Назначение и область применения

Лоток лестничный НЛ-20П1.87 используется для прокладки кабельных трасс в местах, где требуется высокая несущая способность при минимальном весе конструкции. Подходит для горизонтальной и вертикальной прокладки. Когда лоток монтируется вертикально, он функционирует как кабельрост - обеспечивает надёжную фиксацию проводов и кабелей с помощью зажимных скоб.

Области применения: промышленные цеха, энергообъекты, торговые центры, жилые дома, административные здания, транспортные терминалы. Особенно эффективен там, где необходимо частое обслуживание или изменение трассы - благодаря открытой конструкции доступ к кабелям всегда свободен.

Технические характеристики

• Тип: лоток лестничный
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина стенки: 1,5 мм
• Габариты: 70×200×2000 мм (высота × ширина × длина); также возможен вариант 200×70×2000 мм - ориентация зависит от установки
• Цвет: серый (естественный цвет оцинковки)
• Крепление: болтовое, с использованием метизов M8
• Исполнение: без соединителя - требует внешних комплектующих для стыковки
• Климатическое исполнение: УТ2,5 - рассчитан на работу при температуре от −40C до +40C, повышенной влажности и запылённости
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток НЛ-20П1.87 стыкуется с другими лотками по принципу «мама–папа» с перекрытием 130 мм - это обеспечивает герметичность и прочность соединения. Также допускается стыковка «в стык» при использовании специальных соединителей.

Для крепления к стенам, потолкам или несущим конструкциям применяются болты М8 и кронштейны. Расстояние между точками крепления рекомендуется не более 1,5 м при горизонтальной прокладке и 1 м - при вертикальной (кабельрост).

Необходимо учитывать посадочные размеры: внутренняя ширина лотка - 200 мм, высота бортов - 70 мм. Кабели должны иметь суммарный диаметр, не превышающий 60–70% от внутреннего объёма лотка для обеспечения теплоотвода и удобства обслуживания.

Безопасность и стандарты

Произведено в соответствии с ТУ 3449-017-05774835-2007. Оцинкование по методу Сендзимира гарантирует равномерное покрытие цинком, повышает коррозионную стойкость и продлевает срок службы до 25 лет даже в условиях повышенной влажности.

Не содержит токсичных материалов, соответствует требованиям пожарной безопасности для помещений с людьми. Может применяться в системах, где важна долговременная сохранность кабельных трасс.

Преимущества

• Высокая жёсткость конструкции за счёт поперечных планок - меньше прогиба под нагрузкой по сравнению с листовыми лотками
• Меньший вес при одинаковой несущей способности - снижает нагрузку на крепления и конструкции здания
• Открытая форма позволяет легко контролировать состояние кабелей, менять маршруты, добавлять новые линии без демонтажа
• Оцинкованное покрытие защищает от коррозии без дополнительной окраски
• Подходит для монтажа в труднодоступных местах - легкий и удобный в транспортировке

Ограничения применения

• Не предназначен для прокладки в взрывоопасных зонах без дополнительной защиты
• Не следует использовать в контакте с агрессивными химикатами (кислоты, щёлочи) - оцинковка может разрушаться
• При вертикальной прокладке (кабельрост) обязательна фиксация кабелей зажимами - самотяга и перемещение проводов недопустимы
• Не имеет встроенной системы герметизации - при необходимости защиты от воды/пыли требуется использование крышек или дополнительных кожухов

Примеры использования

• Прокладка силовых кабелей от распределительного щита до оборудования на производстве
• Разводка сетей Ethernet и видеонаблюдения в многоэтажном офисе
• Кабельрост для подключения лифтовых механизмов по шахте
• Трассировка кабелей в технических коридорах ЖК с последующей заменой проводки
• Монтаж в подземных парковках - устойчивость к сырости и перепадам температур

Практические советы

• Перед монтажом проверьте совпадение размеров: высота 70 мм должна соответствовать месту крепления - особенно важно при установке рядом с трубами или воздуховодами
• При стыковке нескольких лотков используйте болты М8 с гроверами - предотвращают самоотвинчивание при вибрациях
• Для длинных трасс (>10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Если планируете закрывать лоток крышкой - выбирайте модели с фланцевым краем; данный лоток НЛ-20П1.87 не предусматривает её установки без адаптеров
• Заказывайте лотки с запасом длины +-5% - при резке и подгонке под реальные условия возможны потери
