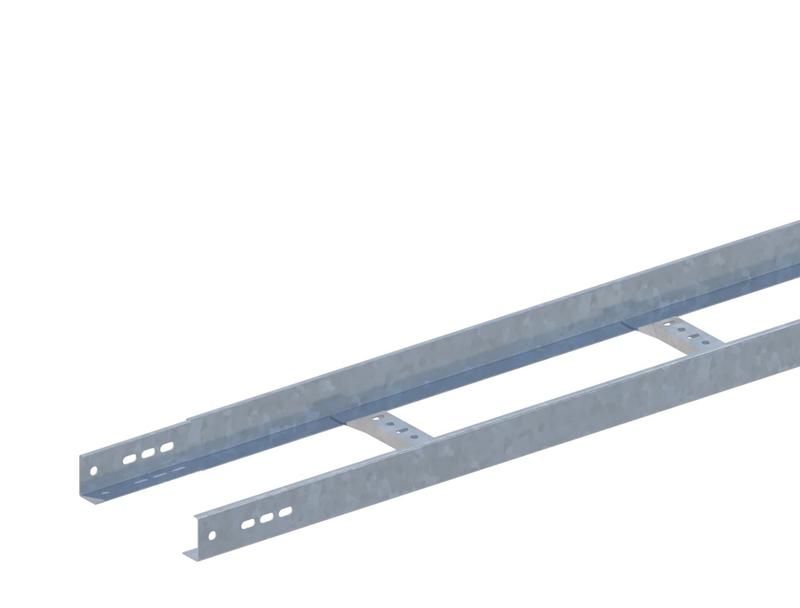

Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ2.5 оцинк. СОЭМИ Н0112113431

Лоток лестничный НЛ-20П1.87 цинк УТ2.5 от СОЭМИ - это прочная, легкая конструкция для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Благодаря оцинкованной стали и оптимальному шагу перекладин, он выдерживает значительные нагрузки, легко монтируется и подходит как для горизонтальных, так и для вертикальных трасс.

Назначение и область применения

Лоток лестничный НЛ-20П1.87 цинк УТ2.5 предназначен для прокладки кабелей в местах, где требуется высокая механическая прочность и доступ к проводам для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях, энергообъектах и на объектах инфраструктуры. Может использоваться как в горизонтальной, так и в вертикальной плоскости - в последнем случае конструкция называется кабельростом.

Технические характеристики

• Тип: лестничный лоток
• Габариты: ширина 200 мм, высота 50 мм, длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с оцинкованным покрытием (по технологии Сендзимира)
• Шаг перекладин: 374 мм
• Тип крепления: болтовое (метизы M8)
• Исполнение: без соединителя (стыковка выполняется отдельными комплектующими)
• Цвет: серый
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, с повышенной влажностью)
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток лестничный НЛ-20П1.87 цинк УТ2.5 стыкуется с другими элементами по принципу «мама-папа» - телескопический замок длиной 130 мм обеспечивает плотное соединение без зазоров. Также допускается стыковка «в стык» с применением специальных соединителей. Крепление к стенам, потолкам или несущим конструкциям осуществляется с помощью болтов М8. Для поворотов, ответвлений и переходов рекомендуется использовать фасонные элементы того же производителя. Монтаж возможен как на вертикальных поверхностях (кабельрост), так и на горизонтальных - например, на кронштейнах или подвесках.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-017-05774835-2007. Оцинкованное покрытие защищает сталь от коррозии, что особенно важно при эксплуатации в условиях повышенной влажности или температурных перепадов. Климатическое исполнение УТ2,5 гарантирует работоспособность при температурах от −40 C до +40 C. Применение оцинкованной стали исключает необходимость дополнительной антикоррозийной обработки.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выше, чем у листовых лотков аналогичного размера
• Небольшая масса при сохранении прочности - снижает нагрузку на крепления и ускоряет монтаж
• Открытая конструкция - удобный доступ к кабелям для осмотра, ремонта и модификации трассы
• Оцинкованное покрытие - долговечность даже в агрессивных средах, без необходимости окраски
• Совместимость с широким спектром фасонных элементов - возможность создания сложных трасс

Ограничения применения

• Не предназначен для прокладки в взрывоопасных зонах - отсутствует степень защиты IP и взрывозащита
• Не следует использовать в контакте с агрессивными химикатами (кислоты, щелочи) - оцинкованное покрытие имеет ограниченную устойчивость
• При вертикальной прокладке (кабельрост) требуются дополнительные зажимы для фиксации кабелей - сам лоток не удерживает провода
• Отсутствие встроенного соединителя - необходимо закупать отдельно комплекты для стыковки

Примеры использования

• Прокладка силовых кабелей в многоквартирном жилом доме - по этажам в шахтах и коридорах
• Кабельрост в производственном цеху - для подвода питания к станкам и автоматизации
• Трассировка слаботочных систем (LAN, CCTV) в офисном здании - по потолку или вдоль стен
• Подключение распределительных щитов в подстанциях - с возможностью быстрого доступа к кабелям

Практические советы

• При расчете нагрузки учтите, что максимальная нагрузка зависит от шага перекладин - 374 мм обеспечивает достаточную жесткость для кабелей до 10–15 кг/м
• Для длинных участков используйте телескопические стыки - они компенсируют тепловые деформации
• Перед монтажом проверьте совпадение размеров с фасонными элементами - все детали должны быть от одного производителя (СОЭМИ)
• При монтаже кабельроста крепите кабели каждые 500–700 мм с помощью зажимных скоб - предотвращает провисание
• Заказывайте запасные части (соединители, крепеж) сразу - они не всегда есть в наличии
