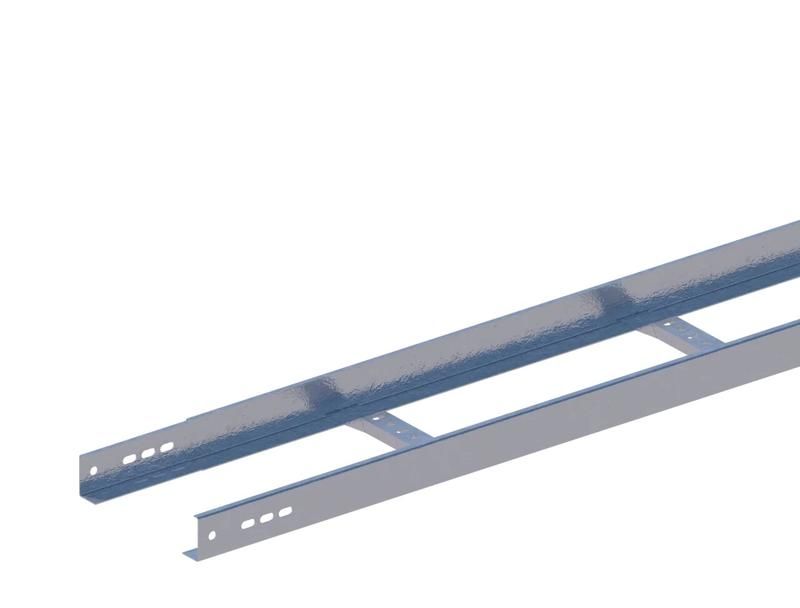

Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ1.5 гор. оцинк. СОЭМИ Н0111113431

Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ1.5 горячее оцинкование СОЭМИ - это прочная и легкая конструкция для открытой прокладки силовых и слаботочных кабелей в помещениях и на улице. Благодаря оцинкованной стали и оптимальному профилю, он выдерживает значительные нагрузки, легко монтируется и долговечен даже в условиях повышенной влажности.

Назначение и область применения

Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ1.5 горячее оцинкование СОЭМИ предназначен для прокладки кабелей в местах, где требуется высокая механическая прочность и доступ к проводам для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных корпусах, энергообъектах и других зданиях с интенсивной кабельной сетью.

Может использоваться как в горизонтальной, так и в вертикальной плоскости. Когда монтируется вертикально - такой лоток называют кабельростом. Он обеспечивает надежную фиксацию кабелей и предотвращает их перегибы и спутывание.

Технические характеристики

• Габариты: ширина 200 мм, высота 50 мм, длина 2000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь с горячим цинкованием (защита от коррозии)
• Климатическое исполнение: УТ1,5 - температурный диапазон от −40C до +40C, влажность до 98%
• Стандарт производства: ТУ 3449-017-05774835-2007
• Цвет поверхности: серебристый (естественный цвет оцинкованной стали)

Совместимость и монтаж

Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ1.5 горячее оцинкование СОЭМИ имеет телескопические концы длиной 130 мм - они позволяют легко состыковывать несколько участков без дополнительных деталей. Также допускается стыковка “стык в стык” с применением соединительных планок.

Фиксация между секциями выполняется болтами M8. Крепление к основанию - на кронштейнах, хомутах или анкерных болтах с шагом не более 1,5–2 м (зависит от нагрузки).

Для поворотов, ответвлений и переходов рекомендуются фасонные элементы того же производителя - СОЭМИ. Все комплектующие совместимы по форме и размеру.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных систем. Горячее оцинкование гарантирует электроизоляцию от контакта с металлическими частями здания, снижает риск коррозии и продлевает срок службы. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выше, чем у листовых лотков аналогичного размера
• Низкий собственный вес - удобнее транспортировать и монтировать
• Открытая конструкция - быстрый осмотр, замена и добавление кабелей без демонтажа
• Защита от коррозии - горячее оцинкование обеспечивает долговечность даже во влажных средах
• Поддержка любых типов кабелей - от силовых до сигнальных и коммуникационных

Ограничения применения

• Не предназначен для прокладки внутри помещений с постоянными воздействиями агрессивных химических веществ (например, кислот, щелочей)
• Запрещено использовать в качестве несущей конструкции для оборудования или трубопроводов
• Рекомендуется избегать длительного прямого солнечного света в открытом воздухе - хотя оцинковка устойчива, ультрафиолет со временем влияет на внешний вид
• При монтаже в холодных регионах необходимо учитывать возможное изменение геометрии при экстремальных минусовых температурах - не допускать ударных нагрузок

Примеры использования

• Прокладка кабелей питания и управления в многоэтажных офисных зданиях
• Обустройство кабельных трасс на заводах и складских комплексах
• Монтаж кабельроста в лифтовых shafts и технических шахтах
• Создание распределительных каналов в подземных парковках и тоннелях
• Аварийное удлинение кабельной сети в действующих объектах - благодаря модульности и скорости сборки

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - она должна позволять свободно протянуть максимальный пакет кабелей с запасом 20–30%, чтобы избежать перегрева
• При стыковке используйте только болты M8 с гроверами - это исключит самопроизвольное ослабление соединения
• На вертикальных участках обязательно закрепите кабели зажимными скобами каждые 0,5–0,7 м - это предотвратит проскальзывание
• При заказе нескольких секций учтите, что длина каждого лотка - 2000 мм; для точного расчета суммарной длины трассы добавьте 5–7% на стыки и фасонные элементы
• Лоток лестничный 200х50 L2000 сталь 1.5мм НЛ-20П1.87 цУТ1.5 горячее оцинкование СОЭМИ совместим с другими продуктами серии НЛ-20 - выбирайте все комплектующие одного производителя для гарантированной герметичности и совпадения размеров
