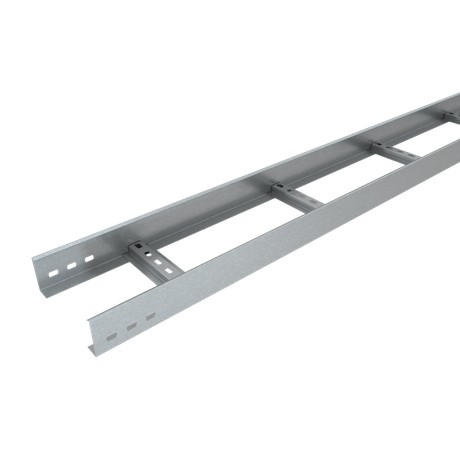

Лоток лестничный 70х600х1,2 L3000 мм HD | LL70-600-1.2-3000 КМ-профиль LO16356

Лоток лестничный 70х600х1,2 L3000 мм, сталь 1.2мм, КМ-профиль, HD предназначен для открытой прокладки силовых и управляющих кабелей на строительных площадках, в промышленных зданиях и на открытом воздухе. Благодаря оцинкованной стали и прочной конструкции, этот лоток обеспечивает долговечную и безопасную трассу даже в условиях повышенной влажности.

Назначение и область применения

Лоток лестничный 70х600х1,2 L3000 мм, сталь 1.2мм, КМ-профиль, HD применяется для прокладки кабельных трасс там, где требуется быстрый доступ к проводам и хорошая вентиляция. Подходит для установки внутри помещений с высокой влажностью - например, в насосных станциях, тоннелях, подвальных этажах - и на открытом воздухе при условии отсутствия агрессивных химических воздействий. Изделие соответствует климатическому исполнению О1/О4, что позволяет использовать его в умеренных и холодных регионах.

Технические характеристики

• Размеры: высота 70 мм, ширина 600 мм, длина 3000 мм
• Толщина стенки: 1,2 мм из оцинкованной стали
• Покрытие: горячий цинк по ГОСТ 9.307-89 - защищает от коррозии
• Полезное сечение: 31 474 мм2 - достаточное для прокладки большого количества кабелей
• Расстояние между перекладинами: 375 мм - обеспечивает жесткость и равномерную нагрузку
• Тип ступени: перфорированный профиль - снижает вес и улучшает теплоотвод
• Тип бортов: открытый профиль - удобен для монтажа и осмотра
• Фиксация ступеней: сварная - повышает надежность и срок службы
• Огнестойкость: да - не распространяет пламя, соответствует требованиям пожарной безопасности
• Цвет: серый - стандартный цвет оцинкованного металла

Совместимость и монтаж

Лоток лестничный 70х600х1,2 L3000 мм, сталь 1.2мм, КМ-профиль, HD легко соединяется с другими секциями при помощи стандартных соединительных пластин (не входят в комплект). Монтаж выполняется на кронштейнах, подвесах или креплениях к стене/потолку. Учитывайте посадочные размеры: ширина 600 мм требует свободного пространства для фиксации и обслуживания. Для вертикальной прокладки рекомендуется использовать опорные элементы через каждые 1,5–2 метра. Лоток совместим с кабельными системами других производителей, если соблюдаются габариты и шаг крепления.

Безопасность и стандарты

• Соответствует ГОСТ 9.307-89 - покрытие горячим цинком
• Соответствует ГОСТ 15150-69 - климатические условия O1/O4
• Имеет огнестойкую конструкцию - не поддерживает горение
• Не содержит токсичных материалов - безопасен для людей и окружающей среды

Преимущества

• Высокая механическая прочность благодаря сварным перекладинам и двойному бортовому профилю
• Устойчивость к коррозии - горячее цинкование гарантирует долгий срок службы даже во влажной среде
• Эффективная вентиляция - перфорированная ступень предотвращает перегрев кабелей
• Простота обслуживания - открытое устройство позволяет быстро проверить состояние кабелей
• Снижение трудозатрат - готовые секции длиной 3 м ускоряют сборку трассы

Ограничения применения

Лоток лестничный 70х600х1,2 L3000 мм, сталь 1.2мм, КМ-профиль, HD не предназначен для использования в агрессивных средах: соляных туманах, кислотных парах, щелочных растворах или местах с постоянным контактом с химикатами. Также не следует применять в условиях частых ударных нагрузок или вибраций, которые могут вызвать деформацию перекладин. Недопустимо использование в качестве несущей конструкции для оборудования массой более 50 кг на один метр длины.

Примеры использования

• Прокладка кабелей питания и управления на заводах и производственных линиях
• Кабельные трассы в больницах, школах и офисных зданиях - особенно в подвалах и технических этажах
• Открытые маршруты на строительных площадках до окончательной отделки
• Подземные переходы и тоннели с высокой влажностью
• Трассы наружной прокладки в районах с умеренным климатом

Практические советы

• При заказе нескольких секций убедитесь, что все они имеют одинаковый номер партии - это гарантирует совпадение толщины цинкового слоя
• Для длинных трасс используйте компенсационные участки - температурные расширения могут вызывать прогиб
• При монтаже на потолке учитывайте вес заполненного лотка: максимальная нагрузка - около 15–18 кг/м
• Не допускайте перегрузки по сечению - превышение 80% от 31 474 мм2 может привести к перегреву
• Проверьте целостность цинкового покрытия перед установкой - поврежденные места можно обработать специальной краской на основе цинка
