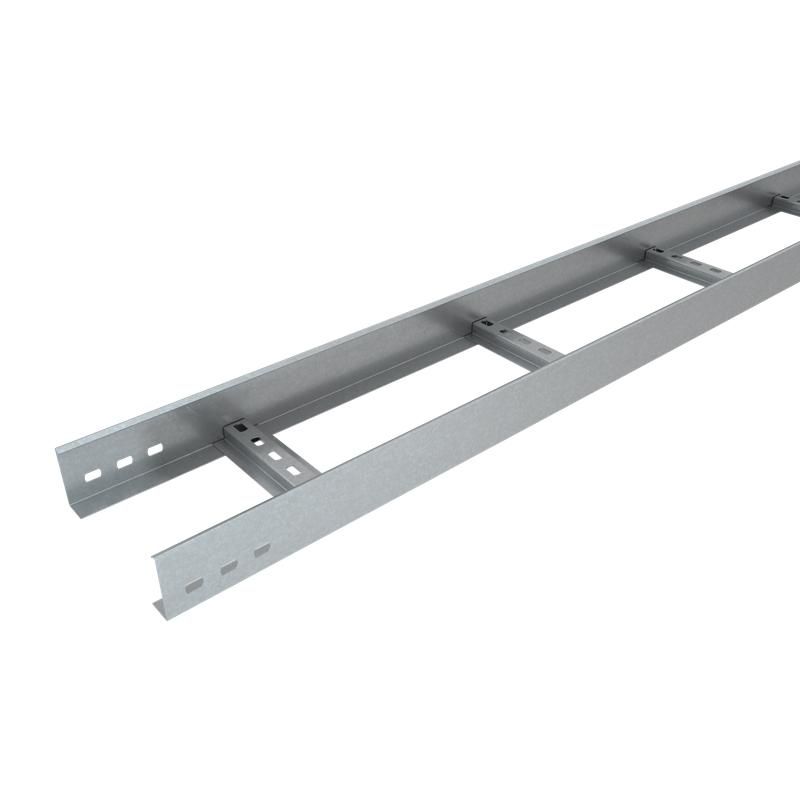

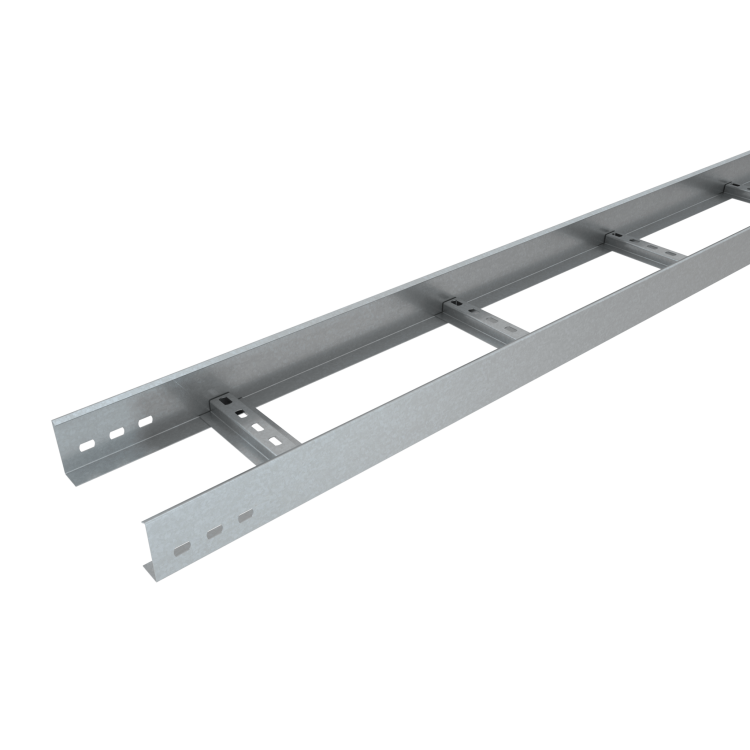

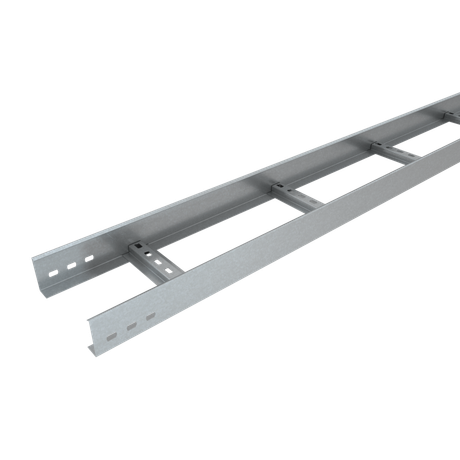

Лоток лестничный 100х70 L3000 сталь 1.2мм LL70-100-1.2-3000 КМ LO4837 КМ-Профиль

Лоток лестничный 70х100х1,2 мм L3000 сталь КМ, КМ-профиль - это жёсткая металлическая конструкция для открытой прокладки силовых и управляющих кабелей в помещениях. Благодаря перфорированному дну и открытому профилю обеспечивает хорошую вентиляцию, быстрый доступ к проводкам и надёжную механическую защиту. Продукт сертифицирован для работы в условиях У1/УХЛ1/УХЛ3, изготовлен из оцинкованной стали и соответствует требованиям ГОСТ 15150-69.

Назначение и область применения

Лоток лестничный 70х100х1,2 мм L3000 сталь КМ, КМ-профиль предназначен для прокладки кабелей в зонах с ограниченным доступом, где важна видимость и возможность обслуживания - например, в серверных, распределительных щитах, производственных цехах, офисных комплексах и на строительных площадках. Подходит для горизонтальной и вертикальной прокладки. Не рекомендуется для использования во влажных, агрессивных или наружных средах без дополнительной защиты.

Технические характеристики

• Габариты: ширина 100 мм, высота 70 мм, длина 3000 мм
• Толщина стенок: 1,2 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: цинк - антикоррозийное, гальваническое
• Тип ступени: перфорированный профиль - позволяет воздуху свободно циркулировать
• Шаг перекладин: 375 мм - обеспечивает равномерную нагрузку на кабели
• Полезное сечение: 5074 мм2 - максимальная площадь для размещения кабелей
• Фиксация ступеней: сварная - прочное и долговечное соединение
• Тип бокового профиля: открытый - без крышек, для быстрого осмотра
• Огнестойкость: да - выдерживает воздействие открытого пламени без распространения горения
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от -40C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Лоток лестничный 70х100х1,2 мм L3000 сталь КМ, КМ-профиль монтируется на кронштейнах, подвесах или крепится к стенам с помощью болтовых соединений. Секции соединяются друг с другом при помощи комплектных соединительных пластин - они обеспечивают герметичность и целостность тракта. Максимальная нагрузка рассчитана на плотную укладку кабелей в пределах полезного сечения. Не допускается перегрузка за счёт превышения 5074 мм2. Для удобства сборки можно использовать фланцевые переходники и углы, совместимые с другими изделиями серии КМ-профиль.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и требованиям к огнестойкости. Цинковое покрытие снижает риск электрохимической коррозии, что важно для безопасной эксплуатации вблизи оборудования. Лоток не содержит токсичных материалов и не выделяет вредных веществ при нагреве. Соответствует нормам пожарной безопасности для внутренних систем кабельной прокладки.

Преимущества

• Высокая несущая способность за счёт жёсткой сварной конструкции
• Открытое исполнение - легко проверить состояние кабелей без демонтажа
• Оцинкованная сталь - устойчивость к ржавчине даже при частых перепадах влажности
• Лёгкий вес и модульная длина 3000 мм - ускоряют монтаж и транспортировку
• Поддерживает естественный теплообмен - снижает перегрев кабелей

Ограничения применения

Не применяется в условиях постоянного контакта с водой, химически активными жидкостями, солями или паром. Недопустимо использование вне помещений без дополнительной защиты от атмосферных осадков. Не предназначена для прокладки кабелей с напряжением выше 1000 В без согласования с проектом. Не следует применять в местах с возможностью механических ударов - например, рядом с движущимися механизмами - без установки защитных кожухов.

Примеры использования

• Прокладка силовых кабелей от щита до станков на заводе
• Распределение сигнальных линий в серверной комнате
• Обустройство кабельных трасс в административном здании
• Временная прокладка на стройплощадке перед окончательной отделкой
• Замена старых трубных трасс на более легкие и ремонтопригодные системы

Практические советы

• При выборе длины учтите, что каждая секция - 3 метра; для длинных трасс используйте минимум три точки крепления на одну секцию
• Проверьте посадочные места креплений - они должны совпадать с типом несущих элементов (например, анкерные болты для бетона)
• Для лучшей вентиляции не заполняйте лоток полностью - оставляйте 20–30% свободного объема
• Если требуется закрытая система - комбинируйте с крышками, совместимыми с моделью КМ-профиль
• При монтаже в холодных помещениях (УХЛ) избегайте резких перепадов температур - это может вызвать конденсацию под лотком
• Артикулы lo4837, ll70-100-1.2-3000 и ll70*100*1.2*3000 - все обозначают один и тот же продукт. Убедитесь, что заказываете именно лоток лестничный 70х100х1,2 мм L3000 сталь КМ, КМ-профиль, а не аналоги других производителей.
