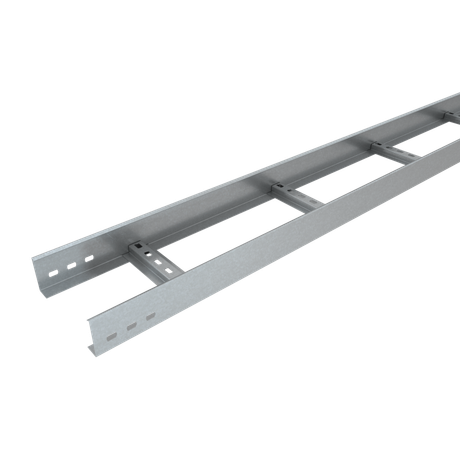

Лоток лестничный 70х600х1,5 L3000 мм HD | LL70-600-1.5-3000 КМ-профиль LO3314

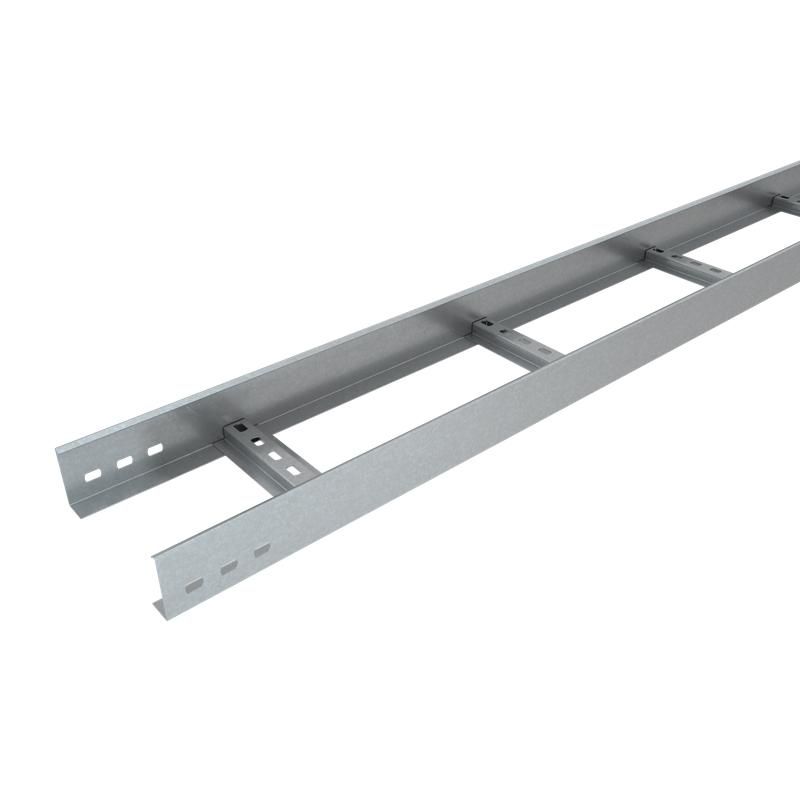

Лоток кабельный лестничный 70x600x1.5 L3000 мм сталь КМ-профиль предназначен для открытой прокладки силовых и управляющих кабелей на строительных площадках, в промышленных зданиях и на открытом воздухе. Благодаря оцинкованной стали и прочной лестничной конструкции, этот лоток обеспечивает долговечную, безопасную и легко обслуживаемую трассу - особенно там, где важна вентиляция и быстрый доступ к проводкам.

Назначение и область применения

Лоток кабельный лестничный 70x600x1.5 L3000 мм сталь КМ-профиль применяется для прокладки кабелей в условиях, требующих хорошей вентиляции и легкого доступа к жилам. Подходит для установки внутри помещений с повышенной влажностью, на улице, в тоннелях, эстакадах и других местах с низкой химической агрессивностью. Идеально для систем автоматизации, энергообеспечения и связи на объектах капитального строительства.

Технические характеристики

• Тип: Лестничный лоток с перфорированными ступеньками
• Размеры: Ширина 600 мм, высота бортов 70 мм, длина 3000 мм
• Материал: Оцинкованная сталь, толщиной 1,5 мм
• Покрытие: Горячее цинкование по ГОСТ 9.307-89 - равномерный слой цинка, защищающий от коррозии
• Полезное сечение: 31 263 мм2 - позволяет прокладывать значительное количество кабелей без перегрева
• Шаг перекладин: 375 мм - обеспечивает достаточную жесткость при минимальном весе
• Фиксация ступеней: Сварная - надежное соединение, исключающее расшатывание
• Цвет: Серый - матовая поверхность после цинкования
• Огнестойкость: Да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: О1/О4 - рассчитан на работу в условиях умеренного и холодного климата, включая влажные и пыльные среды

Совместимость и монтаж

Лоток кабельный лестничный 70x600x1.5 L3000 мм сталь КМ-профиль монтируется на кронштейнах, подвесах или крепится к стенам и потолкам. Для соединения нескольких секций используются комплектные соединительные пластины - они обеспечивают герметичность и механическую целостность трассы. Установка возможна как горизонтально, так и вертикально. Пространство между перекладинами позволяет свободно прокладывать кабели без изгиба и пережима. Посадочные места под крепления расположены по всей длине бортов - удобно для фиксации на любых типах опор.

Безопасность и стандарты

• Соответствует ГОСТ 15150-69 - гарантирует работоспособность в заданных климатических условиях
• Горячее цинкование выполнено по ГОСТ 9.307-89 - обеспечивает срок службы до 25 лет в атмосферных условиях
• Огнестойкость подтверждена конструкцией - сталь не выделяет токсичных газов при нагреве
• Не содержит свинца, фталатов и других запрещенных веществ

Преимущества

• Высокая несущая способность за счет двух бортов и жестких перекладин - выдерживает нагрузку от большого количества кабелей
• Открытая конструкция снижает риск перегрева - тепло отводится естественным образом
• Удобный доступ к кабелям - не требуется демонтаж, достаточно открыть крышку (если есть) или просто добраться до жил
• Значительно легче сплошных лотков - экономия на транспортировке и монтаже
• Износостойкое покрытие - не требует окраски, не отслаивается при температурных перепадах

Ограничения применения

• Не рекомендован для прокладки в агрессивных средах: химические производства, морские порты, районы с высоким уровнем солевых осадков
• Не предназначается для прямого контакта с открытым пламенем - хотя огнестойкий, он не является противопожарным барьером
• При использовании вне помещений необходимо учитывать ветровые и снеговые нагрузки - крепление должно быть усилено
• Не подходит для прокладки кабелей с внешней оболочкой из мягких материалов (например, резины) - острые края перекладин могут повредить изоляцию; рекомендуется использовать защитные вставки

Примеры использования

• Энергетика: прокладка кабелей от трансформаторных подстанций к распределительным щитам
• Производство: трассировка сигналов и питания на конвейерах, станках с ЧПУ
• Жилищное строительство: кабельные шахты в многоквартирных домах, подвалы, технические этажи
• Инфраструктура: системы видеонаблюдения, связи и сигнализации на автодорогах, железнодорожных станциях

Практические советы

• При расчете нагрузки учтите суммарный диаметр всех кабелей - не более 40–50% от полезного сечения (31 263 мм2), чтобы обеспечить охлаждение
• Для длинных участков (>15 м) используйте компенсационные элементы - металл расширяется при нагреве
• При монтаже на металлические конструкции проверьте контакт между лотком и заземлением - важно для защиты от помех
• При работе с кабелями малого диаметра (менее 10 мм) добавьте резиновые вкладыши на перекладины - предотвращают повреждение изоляции
• Артикулы lo3314 и ll70-600-1.5-3000 hd - это один и тот же продукт. Оба кода подходят для заказа в системах учета.
