Кабельный листовой лоток перфорированный 35x200x3000 (MKS 320 FS) | 6053599 OBO Bettermann

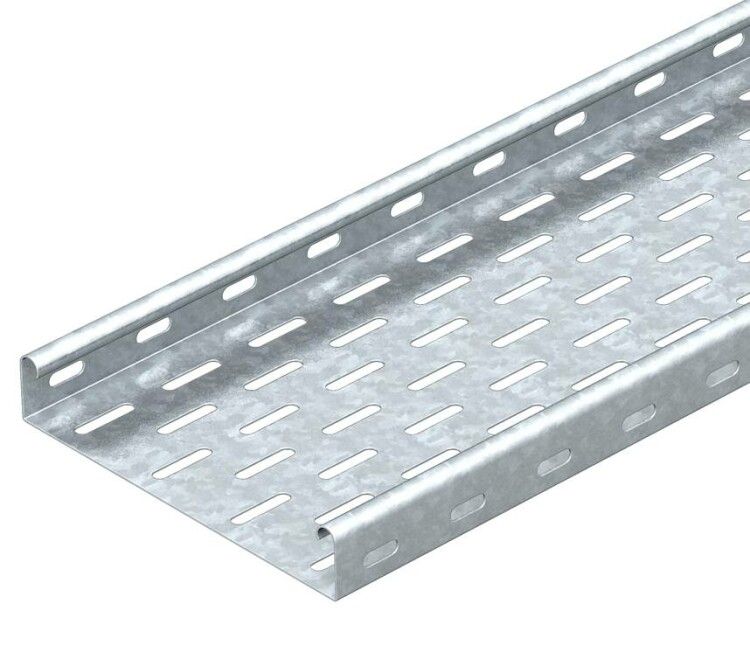

Кабельный лоток листовой перфорированный 35x200x3000 мм, сталь 1 мм, серия MKS 320 FS, MKS 320 FT - это прочный и огнестойкий элемент системы кабельного монтажа от OBO BETTERMANN, предназначенный для прокладки силовых и слаботочных кабелей в промышленных объектах. Лоток MKS 320 FS совмещает надежную механическую жесткость с удобством монтажа благодаря перфорации и комплектному соединителю.

Назначение и область применения

Кабельный лоток MKS 320 FS используется для организации горизонтальной трассы кабелей на предприятиях, в цехах, энергообъектах и инфраструктурных зонах. Подходит для прокладки кабелей управления, питания, связи и других проводников, требующих защиты от внешнего воздействия. Применяется там, где важна вентиляция, доступ к кабелям и возможность быстрой модификации трассы. Особенно эффективен в системах с частыми изменениями - например, на конвейерах, в распределительных пунктах, на станках.

Технические характеристики

• Габариты: 35 мм (высота бортов) × 200 мм (ширина) × 3000 мм (длина)
• Материал: оцинкованная сталь толщиной 1 мм - устойчив к коррозии, сохраняет прочность при температурных колебаниях
• Полезное сечение: 6800 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Покрытие: цинк - обеспечивает долговечность даже в условиях повышенной влажности
• Огнестойкость: да - соответствует требованиям пожарной безопасности для промышленных помещений
• Перфорация: боковые стенки и основание перфорированы - способствуют естественному охлаждению кабелей и упрощают фиксацию кронштейнов
• Комплектация: включает соединительный разъем - позволяет собирать лотки в единую трассу без дополнительных деталей
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к использованию на ядерных и радиационно опасных объектах
• Реестр промышленной продукции РФ: 1367\10\2023 - зарегистрирован в государственной системе контроля качества

Совместимость и монтаж

Кабельный лоток MKS 320 FS совместим с другими элементами серии MKS 320 от OBO BETTERMANN: креплениями, углами, переходниками и крышками. Монтаж выполняется на кронштейнах, подвесах или крепится к стенам/потолкам через перфорацию в основании. Соединительный разъем, входящий в комплект, обеспечивает герметичное и механически прочное стыкование между секциями - не требуется сварка или болтовые соединения. Установка возможна как вертикально, так и горизонтально. Для крепления используйте крепеж с шагом до 1,5 метра - рекомендовано для равномерной нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям российских нормативов по пожарной безопасности и промышленной сертификации. Лицензия Росатома подтверждает соответствие строгим требованиям к материалам и конструкциям на объектах с повышенными рисками. Огнестойкость обеспечивается за счет стального корпуса и отсутствия горючих компонентов. Перфорация снижает риск перегрева кабелей, что дополнительно повышает безопасность эксплуатации.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и оцинкованному покрытию
• Удобство сборки - соединительный разъем исключает необходимость в дополнительном крепеже
• Вентилируемая конструкция - перфорация предотвращает перегрев кабелей
• Поддержка гибкой модульной системы - легко удлинить, изменить направление или добавить ответвления
• Соответствие специализированным лицензиям - можно применять на объектах Росатома и в критически важных инфраструктурах

Ограничения применения

Не предназначен для постоянного погружения в воду или работы в агрессивных химических средах - цинковое покрытие не выдерживает длительного контакта с кислотами, щелочами или морской водой. Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или оборудования. Температурный режим ограничен рабочими условиями стали и цинка - не рекомендуется применение выше +60 C и ниже −40 C без дополнительной проверки условий эксплуатации.

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Обустройство трасс в распределительных камерах тепловых электростанций
• Монтаж слаботочных сетей (связь, сигнализация) в административных корпусах с высокой плотностью кабелей
• Использование на объектах Росатома - согласно лицензии ЦО-12-101-13253
• Замена старых металлических лотков в модернизируемых цехах

Практические советы

• При проектировании трассы учтите посадочные размеры: ширина 200 мм требует свободного пространства минимум 220–250 мм для установки креплений
• Для длинных участков (>15 м) предусмотрите компенсаторы или деформационные швы - металл при температурных изменениях может расширяться
• Перфорация в основании позволяет крепить лоток прямо к бетонным плитам с помощью анкеров - экономит время на установке кронштейнов
• При необходимости закрывать лоток - используйте крышки серии MKS 320; они совпадают по форме и замкам
• Артикулы MKS 320 FS и MKS 320 FT - одинаковый продукт, различаются лишь внутренними кодами производителя; выбирайте по наличию на складе
